直行程双作用液动执行器
产品详情


一、直行程液动执行器选型说明

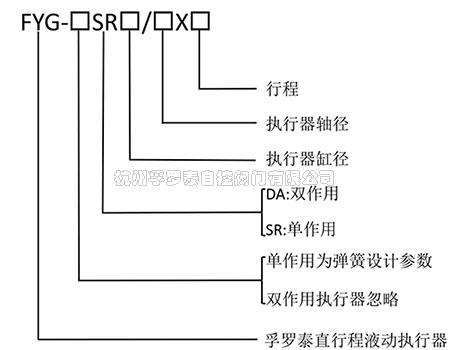

1、型号说明






2、根据打开&关闭阀门的输出力选择执行器大小


2-1 双作用直行程液压执行器选型:

在正常操作条件下,双作用直行程执行器考虑的安全系数为20%-30%

示例:

阀门需要关阀力=10KN,行程100mm

安全推力=10×(1+30%)=13KN

油源压力=10MPa

对照双作用直行程执行器推力参数表,选配双作用直行程执行器最小规格为FYG-DA40/18X110




二、直行程双作用液动执行器输出力参数及结构尺寸

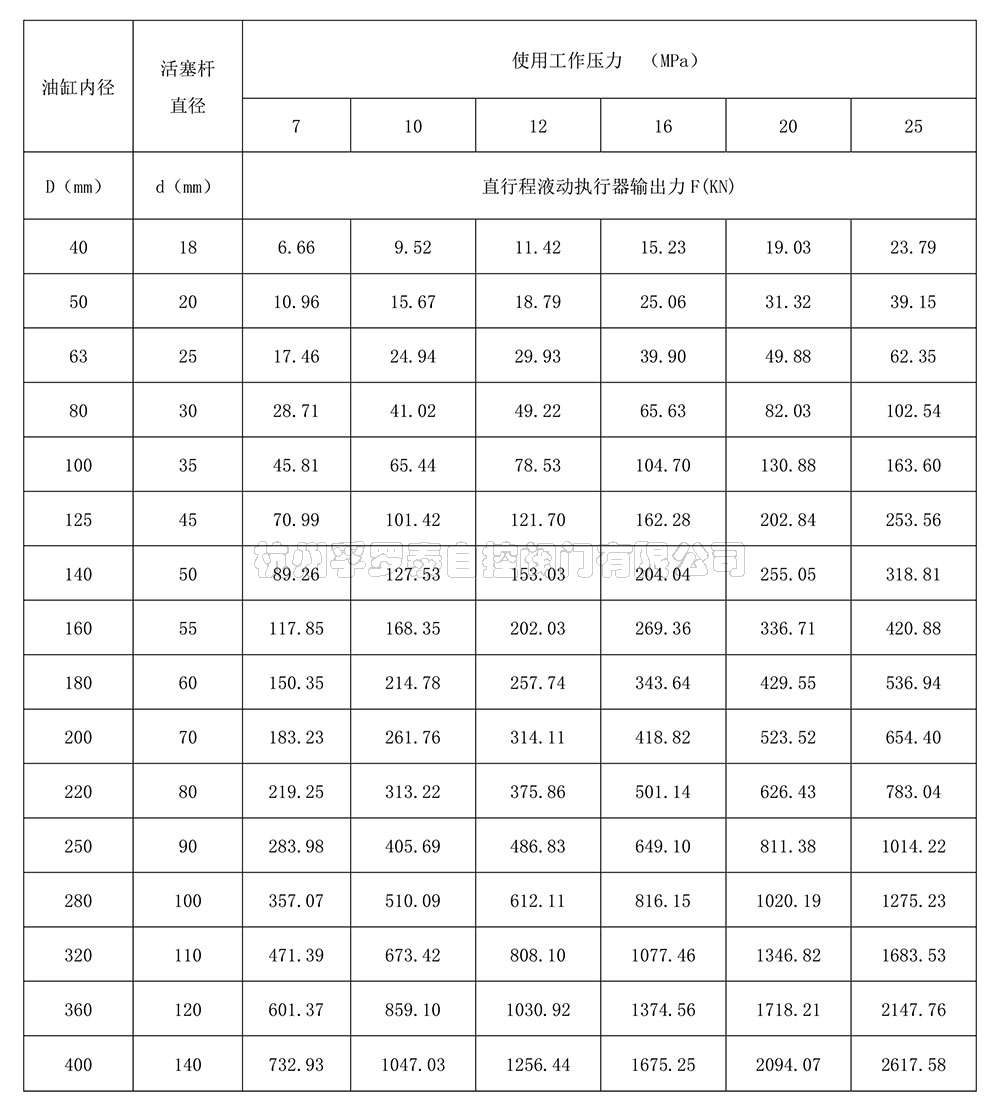

1FYG-DA直行程液动执行器推力参数(推力参数含95%效率系数)









2、 外形结构尺寸

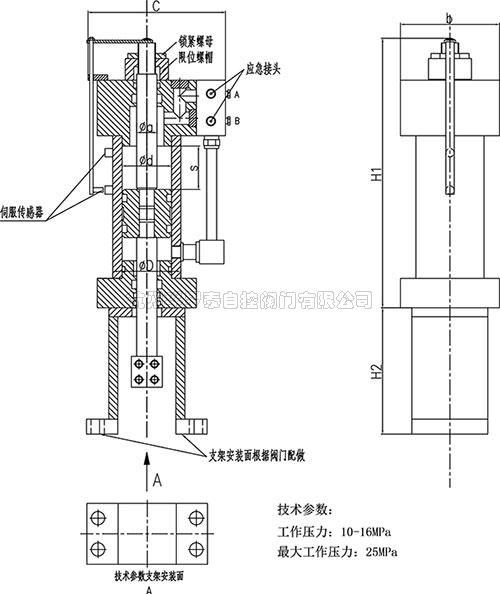

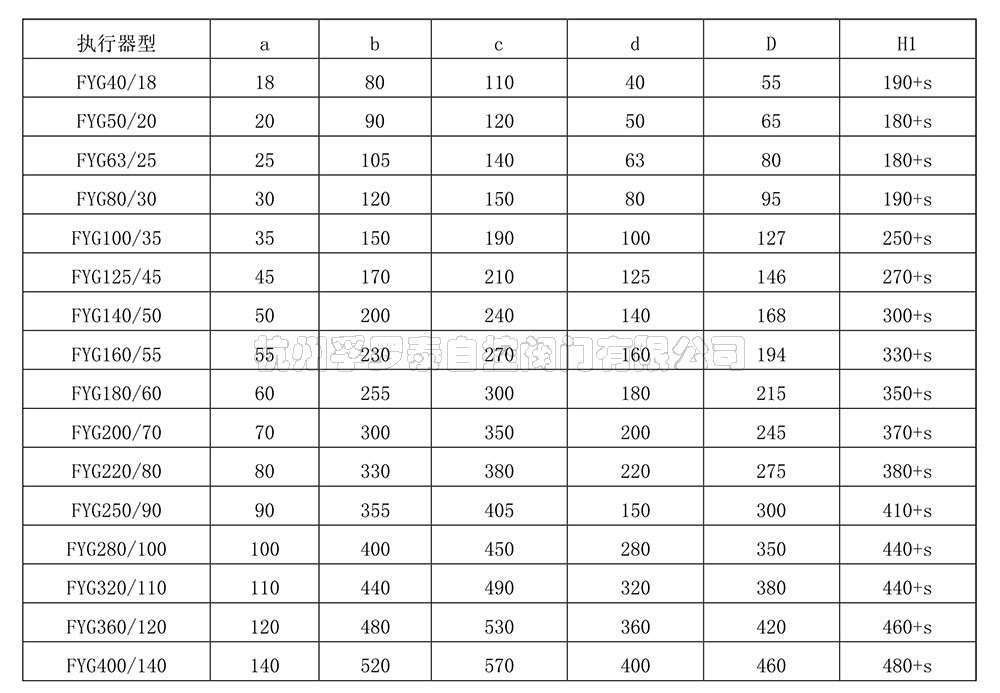

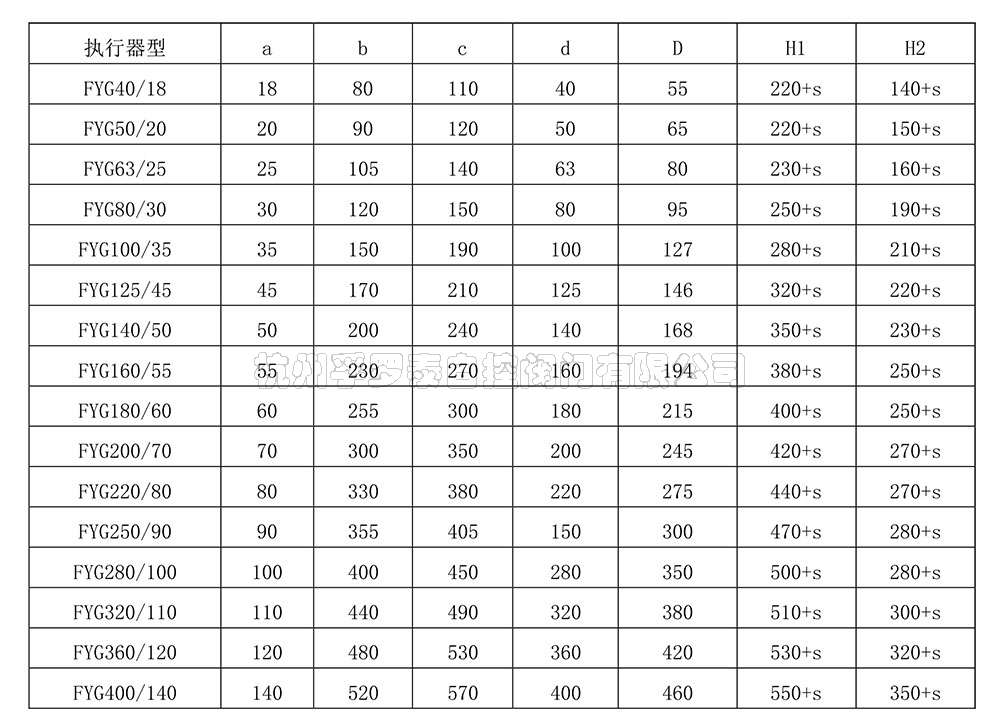

A、FYG-DA系列A型安装模式(通用款)











备注:“S”代表执行机构的工作行程

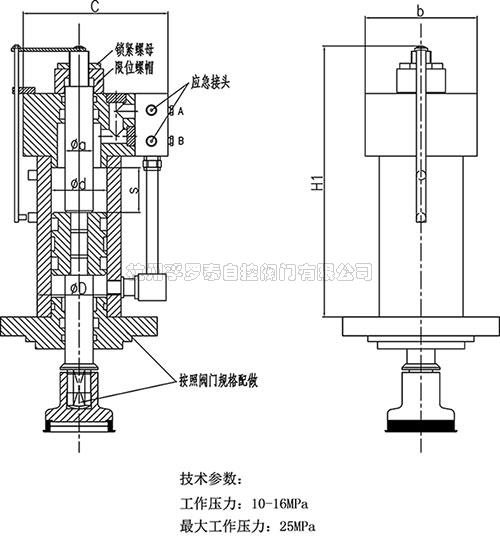

B、FYG-DA系列B型安装模式(截止阀专用款)








       备注:“S”代表执行机构的工作行程





        直行程双作用液动执行器技术文件(点击下载)
