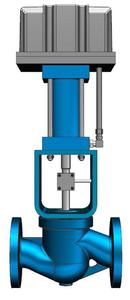

微型系列直行程电液联动执行器
产品详情

一、产品简介



执行机构作为阀门控制系统的终端,其工作的可靠性和可控性,直接关系到设备的安全性;其功能的优劣,将直接影响着自动化总体水平的高低。

Flowtell系列电液执行机构是集液压电子和机械技术于一身的智能型执行机构。它既具有电动执行机构智能化、操作简便的特点,又具有液动执行机构高精      度、高可靠性、高寿命负载能力大的优点。采用模块化设计,体积小、结构简单,安装、调试、维护方便,不需要庞大的独立外供油源,简化了系统结构。

本系列产品根据现场工况及安装位置的不同,有三种形式可选:

电液一体式,即电控部件集成在执行机构上;

电控分体式,即电控部件独立于执行机构,多用于执行机构安装位置不便于操作的场合;

动力分体式,即动力模块集成电控部件独立于执行机构,多用于管线振动大,温度高的场合。

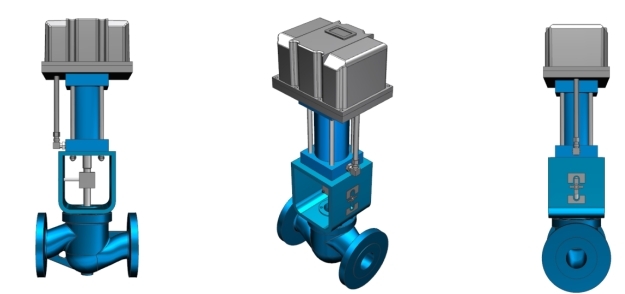

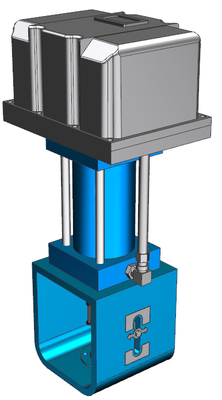

动力单元&执行器总装2.png二、产品特点


机电液一体化、模块化设

无需外接油源,采用油路块式设计,为密闭系统,没有漏油风险,可靠性高,使用寿命长

需要极少的例行维护,对使用环境适应性强

输入输出4~20mA 模拟量信号或开关量信号

行程速度快,所需的行程速度由动力模块的规格和数量决定

有单作用、双作用两种油缸,可实现大推力输出

可设定速度、死区等参数

具有自主监控诊断功能,可实现过载保护和运行状态报警

防爆:Ex d IIB T4 防水:IP66(可选)

ESD 紧急开关功能(可选)

可支持以太网协议、HART 协议和 Modbus 协议(选配)

100%连续调节控制或开、关两位控制方式





三、产品结构组成

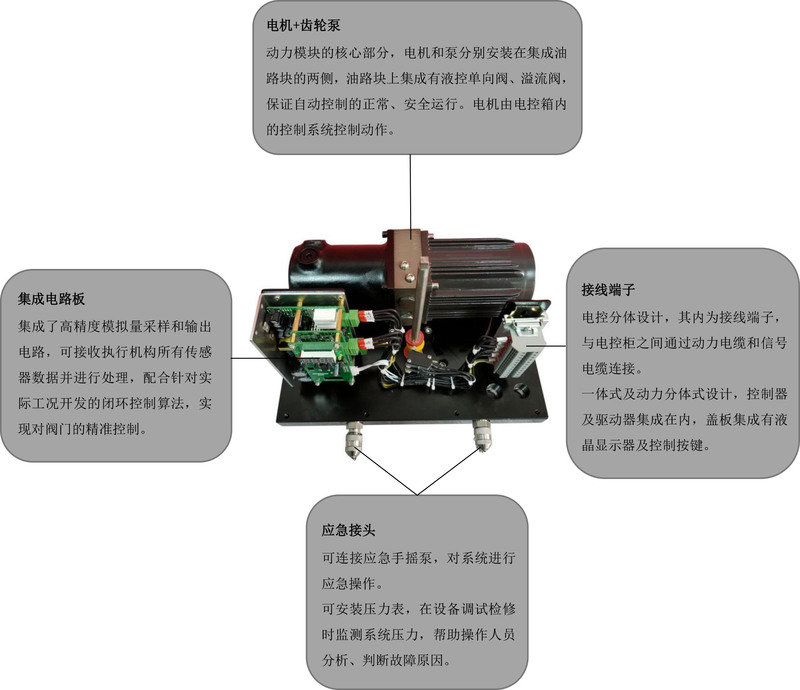

四、动力模块的组成

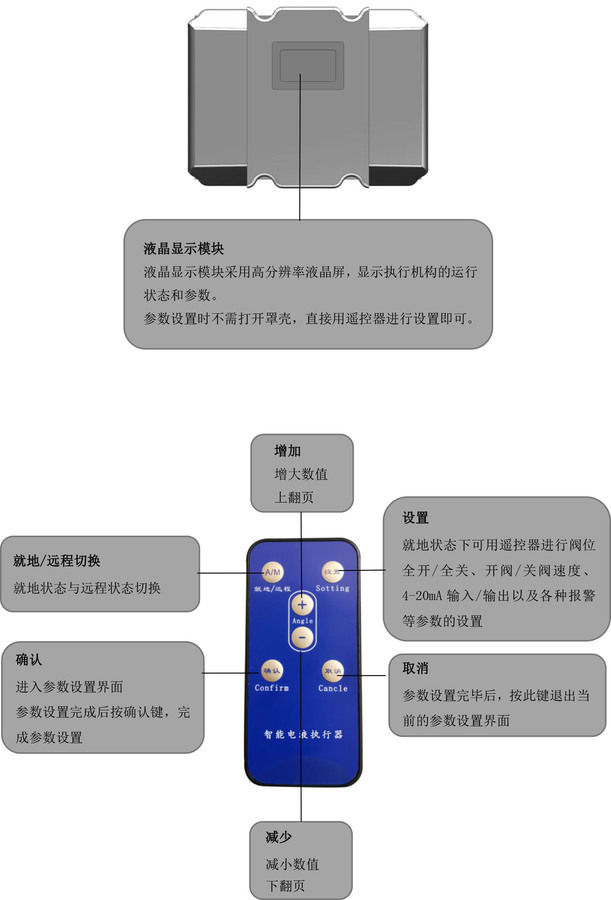

五、动力模块本地参数设置










六、油缸


1、油缸的组成

  • 执行油缸分为双作用和单作用两种形式主要根据控制要求失效位置进行选择。

  • 双作用油缸用于要求F.L 的场合,也可用于配蓄能器实现 F.O 或 F.C。

  • 单作用油缸用于弹簧复位实现F.O 或 F.C 的场合。

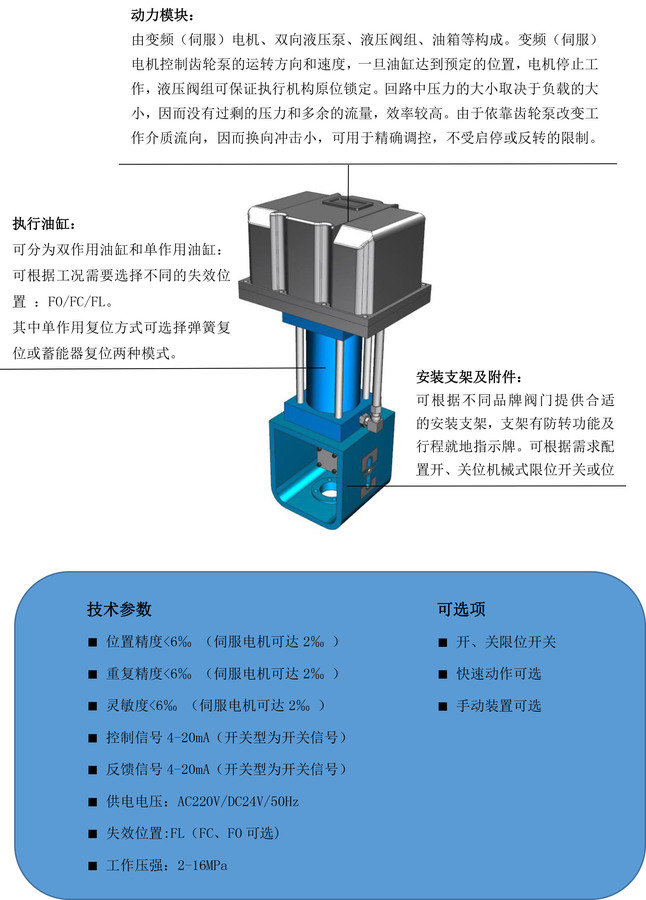

  • 调节型油缸上装有直行程位移传感器,非接触式的设计可以提高传感器的使用寿命,其重复定位精度可以达到±10um。传感器在量程范围内可以任意设定测量的起点和终点,伺服控制系统集成了传感器位置设定的功能,可通过就地操作按钮实现执行机构行程的自动或手动校验

2、油缸的技术特点

  • 直行程油缸采用衍磨后高强度冷拔无缝钢管加活塞结构设计,体积小巧,坚固耐用,输出效率高,输出力范围广阔;

  • 液压系统的高压动力,使得液压执行机构具有比气动、电动等其它执行机构更小的重量;

  • 液压介质的不可压缩及系统零泄漏、高保压的实现,使电液联动执行机构有极高的定位特性;

  • 在高温易燃场合可使用难燃液压液体为介质(如水-乙二醇乳化液等);

  • 通过比例、伺服阀可实现高精度位置控制和速度控制,从而实现阀门的调节特性。

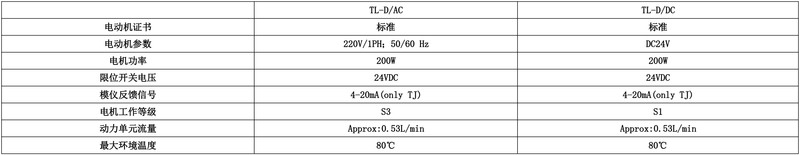

七、动力模块参数

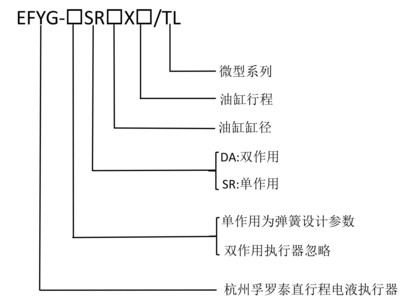

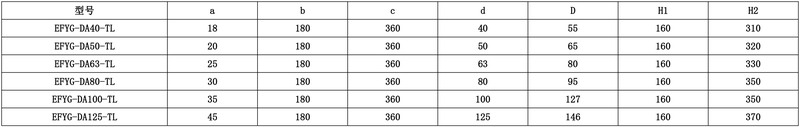

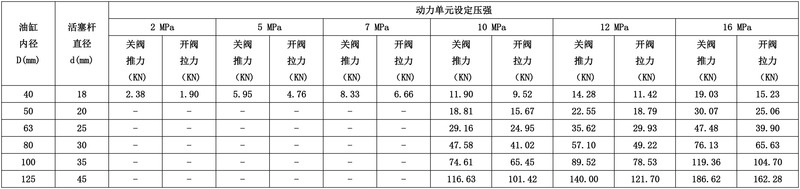

八、型号说明&输出推力/拉力表

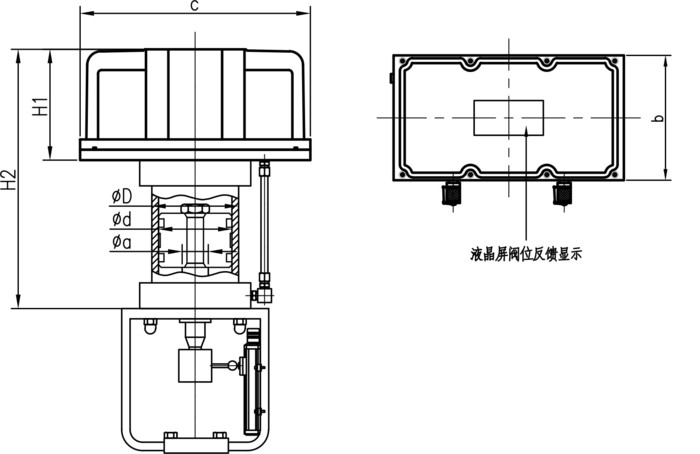

九、外形尺寸图












十、电器接线示意图

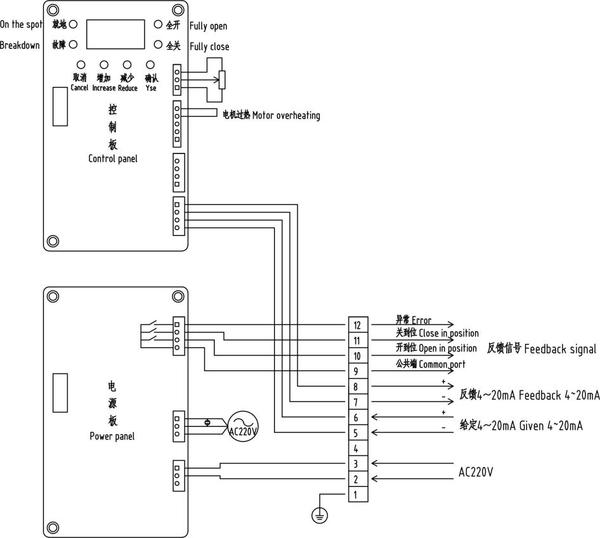

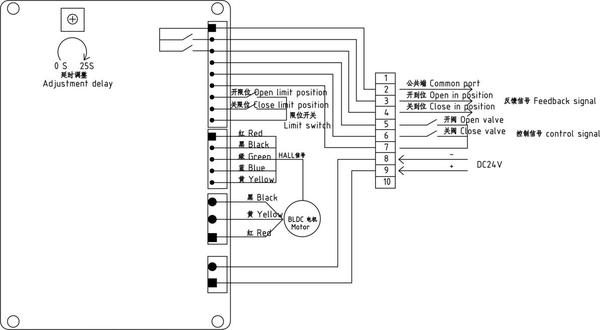

1、DC24V电机/调节型电器接线示意图

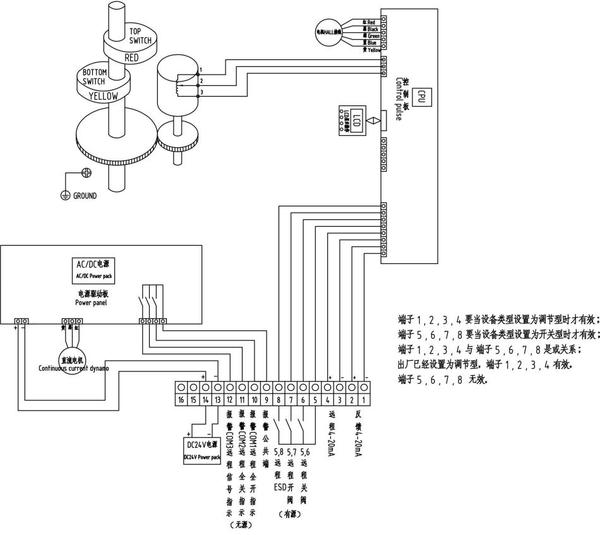

2、DC24V电机/开关型电器接线示意图








3、AC220V电机/调节型电器接线示意图







4、AC220V电机/开关型电器接线示意图










1、本动力单元AC220V为S3工作制;DC24V为S1工作制。

2、安装前必须保证油缸、油管、接头等液压元件清洁无任何杂质粘附。

3、液压油粘度应为15~68CST,应清洁无杂质,推荐使用32#号液压油。

4、本液压动力单元适用于水平或垂直安装。

5、首次启动运行系统后,应立即检查油箱中的油量是否充足。

6、系统使用第一个100小时后,应更换液压油,以后每3000小时更换一次液压油。
