FII系列气动执行器简介
产品详情


一、FII系列气动执行器简介


FII 型(AT系列)采用了新型的工艺和材质,经过了多项技术改进,为阀门的过程制提供可靠、平稳的驱动。

1、指示器
标准指示器便于安装位置开关、定位器等附件。
2、输出轴
镀镍合金钢、高精密一体式输出轴同时符合NAMUR、ISO5211DIN3337标准。可根据客户要求定制尺寸和不锈钢材料。
3、缸体
ASTM6005压铸铝合金缸体可以采用硬质氧化、环氧树脂喷漆涂(根据要求喷涂兰色、橙色、黄色等)、PTFE涂层或镀镍满足不同要求。
4、端盖
压铸铝合金表面金属粉末喷涂各种颜色、PTFE涂层或镀镍处理。
5、活塞
双活塞齿条、采用铸铝硬质氧化或者铸钢镀锌处理,安装位置对称、运作迅速、使用寿命长,简单的颠倒活塞可以改变旋转方向。

6、行程调节
两个独立的行程调节螺钉可以进行方便精确±5°的调节开、关位置。
7、高性能弹簧
采用优质材料、涂层处理,预压装配。具有较强的抗腐蚀性和使用寿命。能够安全、简单的拆卸单作用执行器,通过改变弹簧数量满足不同的力矩输出范围。
8、轴承、导板
采用低摩擦、长寿命复合材料,避免了金属与金属的直接接触,维修更换简单方便。
9、密封
在常温工作条件下使用丁腈橡胶,在高温或低温时采用氟橡胶或硅橡胶。
10、气源接口
全面符合NAMUR标准,可简单方便的安装电磁阀。
11、 端盖螺栓
长期抗腐蚀的内外部不锈钢紧固件。
12、底部安装孔
底部安装孔设计符合ISO5211,DIN3337标准,可以直接安装离合器或支架。

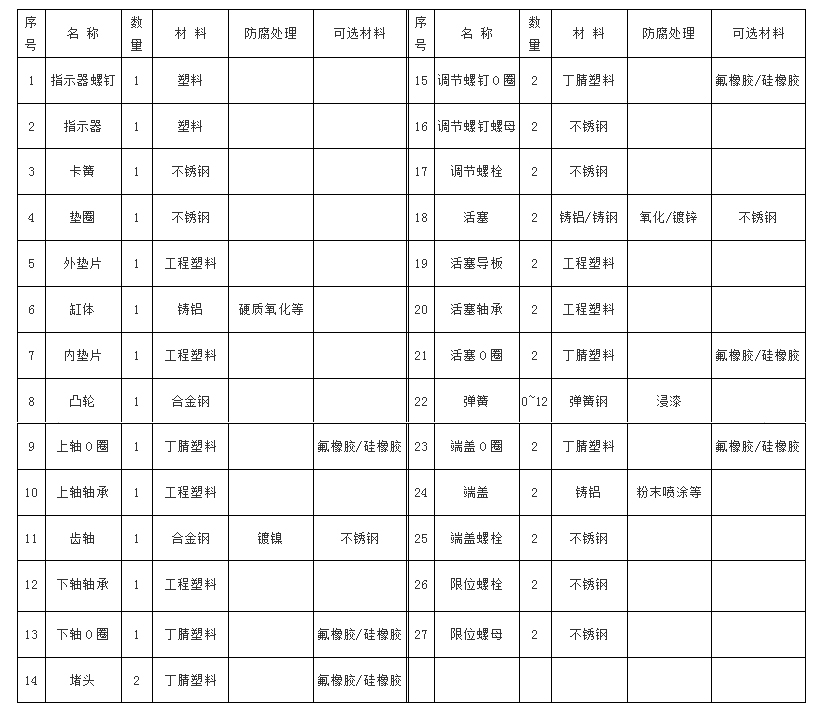

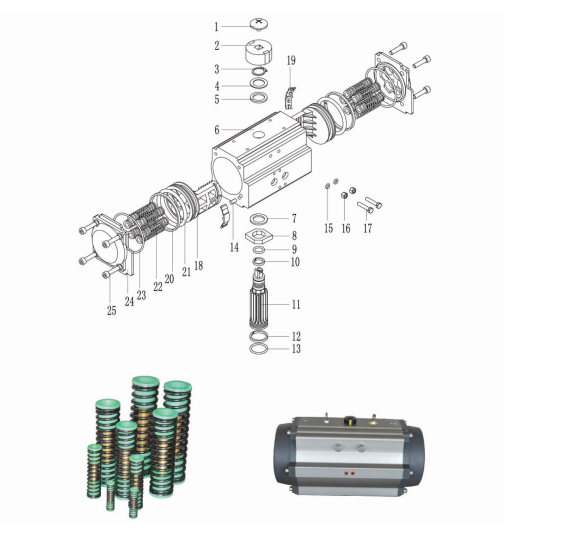

二、零件和材料








三、工作技术条件

1、工作介质

干燥或润滑的空气或无腐蚀性气体介质中杂质微粒小于30μm.

2、气源压力

最小气源压力2.5巴,最大气源压力8巴

3、介质环境温度

标准:-20℃~+80℃

低温:-35℃~+80℃

高温:-15℃~-150℃

4、行程调节

0°和90°两个位置,有±5°的调节范围

5、使用场合

室内或室外安装

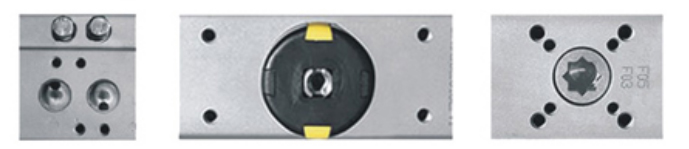

四、动作形式及其它

1、分单作用和双作用两种作用形式

2、气源接口符合NAMUR标准,可简单方便地安装电磁阀。

3、输出轴的NAMUR标准槽和缸体上部标准安装孔,可使限位开关、定位器直接啮合和安装。

4、底部安装孔设计符合IOS5211、DIN3337标准,可以直接安装离合器(气动手轮机构)或安装支架。






  FII系列气动执行器简介技术文件(点击下载)
