产品详情

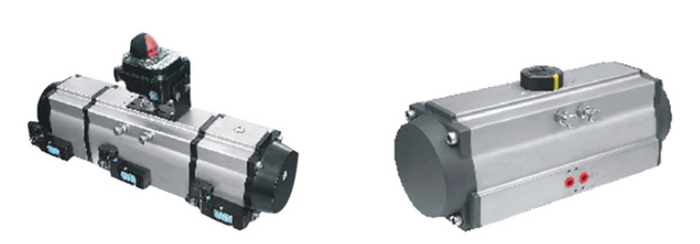

FII系列双作用气动执行器
产品详情

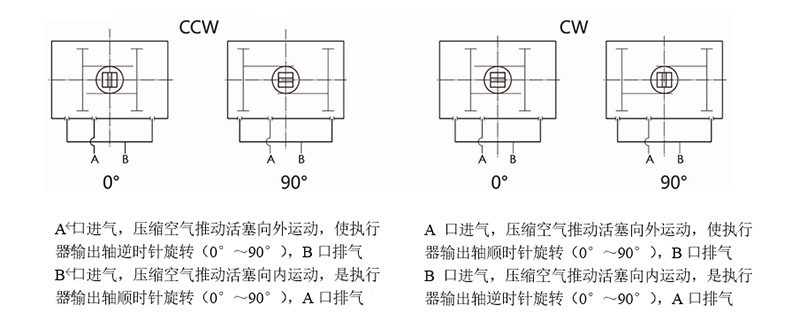

一、工作原理





二、双作用执行器选型

在正常操作条件下,双作用执行器考虑的安全系数为20%-30%
示例:
阀门力矩=100Nm
安全力矩=100*(1+30%)=130Nm
气源压力=5Br
对照双作用力矩表,选配双作用执行器最小规格为FII-160DA

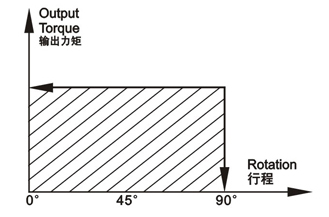

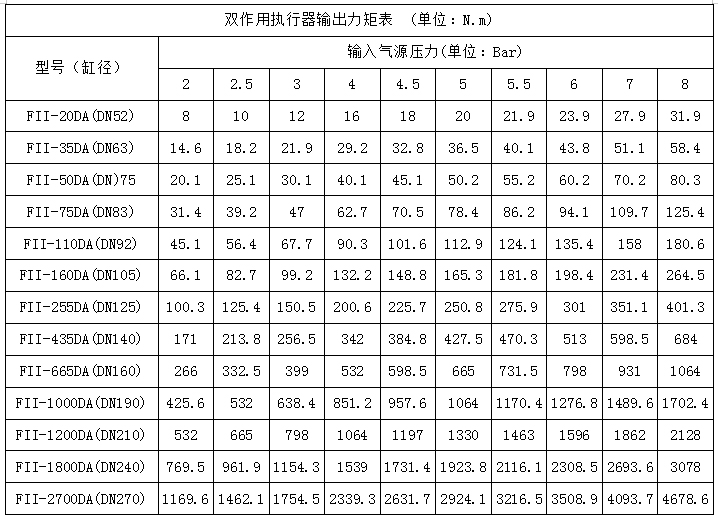

三、输出力矩

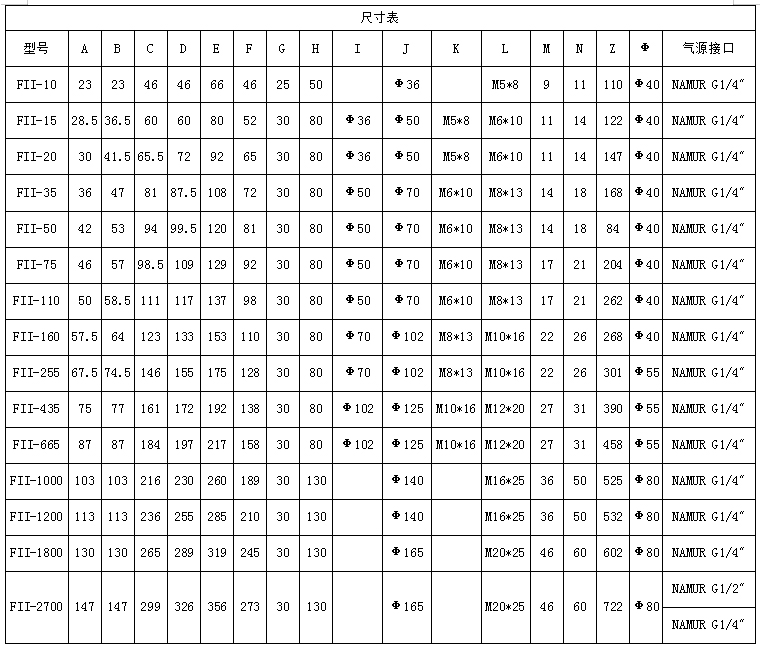

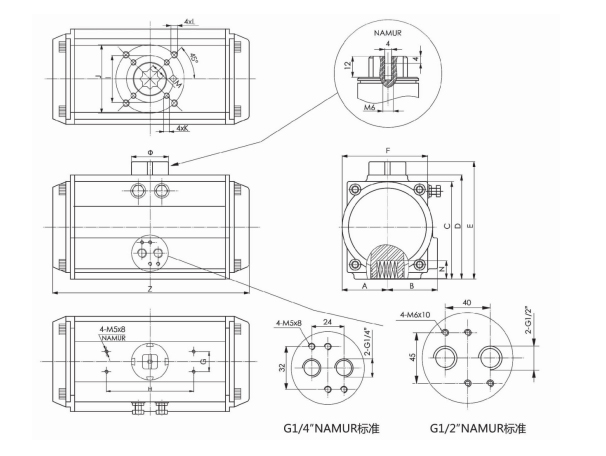

四、安装尺寸






五、耗气量及执行器重量

1、执行器耗气量计算

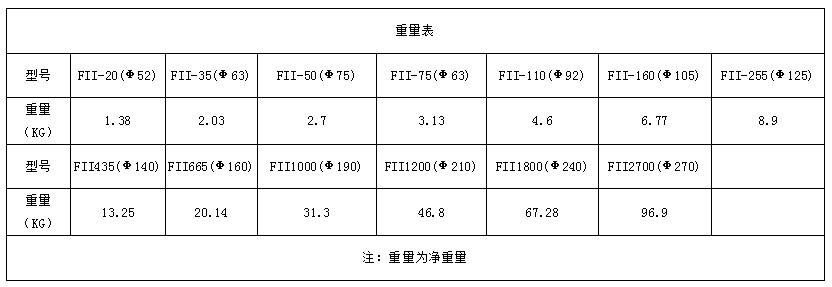

2、执行器重量表





六、三位执行器和特殊规格执行器

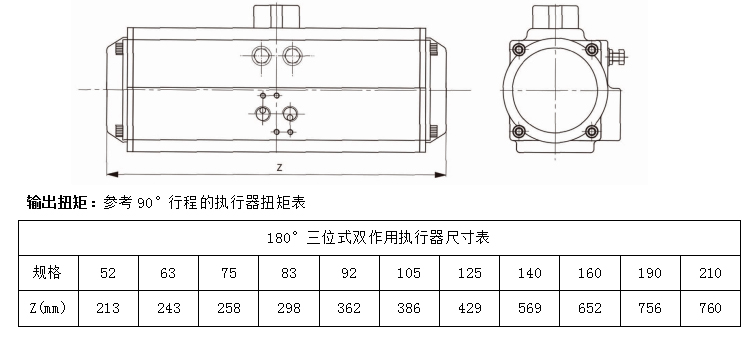

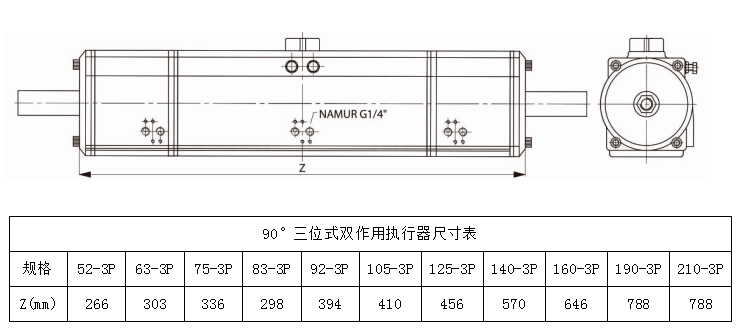

1、三位执行器

三位执行器是一种特殊规格的执行机构,提供了0°、45°、90°或0、90、180°的三位式操作方式。中间位置是依靠两个辅助活塞的移动产生的机械制动来实现的。之间位置可调,如90°的行程的执行器能提供20°、30°、50°、70°的中间位置等。

输出扭矩:参考90°行程的执行器扭矩表







2、120°、135°、180°气动执行器

为满足不同类型阀门及机械自动化的驱动要求,我司可根据客户的要求定制不同行程(120°、135°、180°)的气动执行器。







另还可根据客户需要定制钢外壳执行器、不锈钢轴不锈钢活塞执行器、快速动作执行器等。






FII系列气动执行器简介技术文件(点击下载)
