产品详情
FII系列单作用气动执行器
产品详情

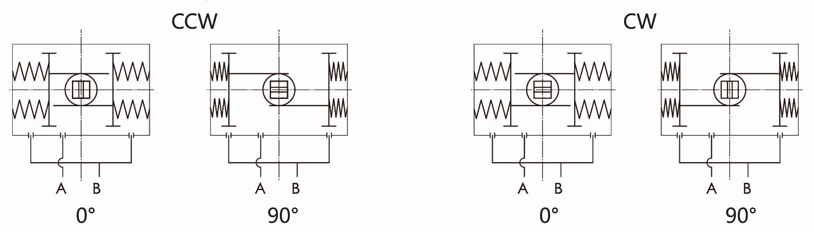

一、工作原理





A口进气,压缩空气克服弹簧力,推动活塞向外运动,使执行器输出轴逆时针旋转(0°~90°),B口排气

B口进气,活塞在弹簧力的作用下向内运动,执行器输出轴顺时针旋转(0°~90°),A口排气

A口进气,压缩空气克服弹簧力,推动活塞向外运动,使执行器输出轴顺时针旋转(0°~90°),B口排气

B口进气,活塞在弹簧力的作用下向内运动,执行器输出轴逆时针旋转(0°~90°),A口排气







二、单作用执行器选型


1、在正常工作条件下,单作用执行器考虑的安全系数为30%-50%

例如:
    阀门需要力矩=80N.m

安全力矩=80(1+30%)=10480N.m 气源压力=5Bar

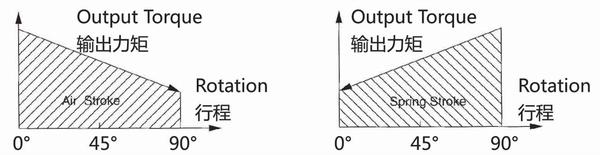

对照单作用执行器输出力矩表,我们可以查到FⅡ435SR K7输出力矩为
    空气行程0°=308N.m

空气行程90°=247N.m

弹簧行程90°=181N.m
    弹簧行程0°=120N.m
所有输出力矩均大于我们需求。
注意:

单作用执行器弹簧复位过程中,执行器B口通气不影响执行器输出力矩,相反帮助弹簧的复位。

2、单作用执行器的经济选型

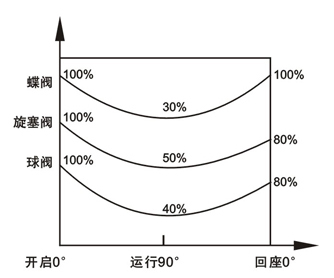

在单作用执行器的选配过程中,如果能够理解阀门在开启、运行和关闭时的扭矩分配,我们就可以更加经济、更加合理的选配执行器。



例如:
蝶阀原最大扭矩=104N.m
打开后扭矩 104*30%=32N.m
气源压力=5Bar
我们可以选择FⅡ255SR K11,输出力矩为

空气行程0°=136N.m>104N.m

空气行程90°=78N.m>32N.m

弹簧行程90°=173N.m>32N.m

弹簧行程0°=115N.m>104N.m
以上数据显示可以满足该蝶阀的正常启闭。

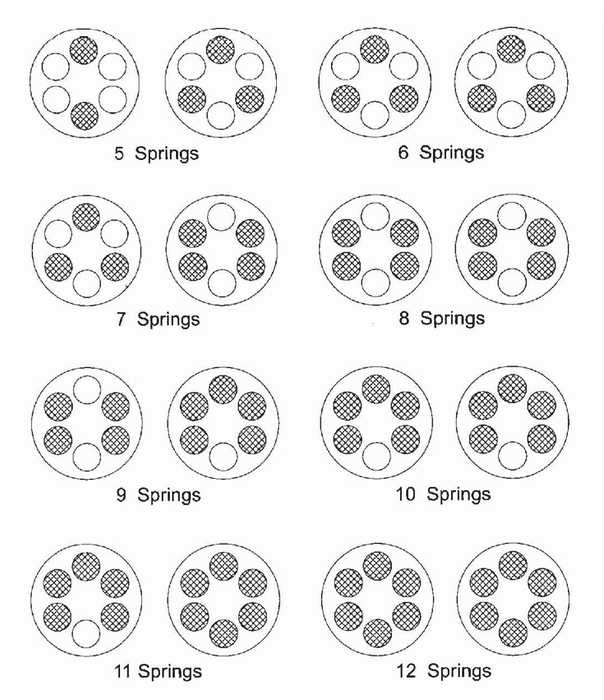

3、单作用执行器弹簧安装方式,如下图所示:

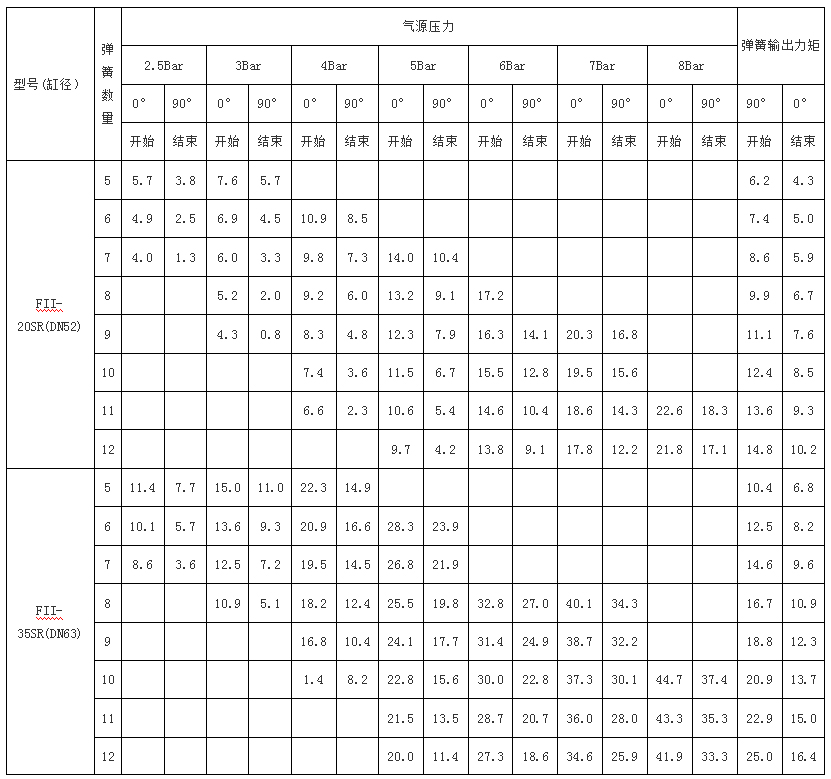

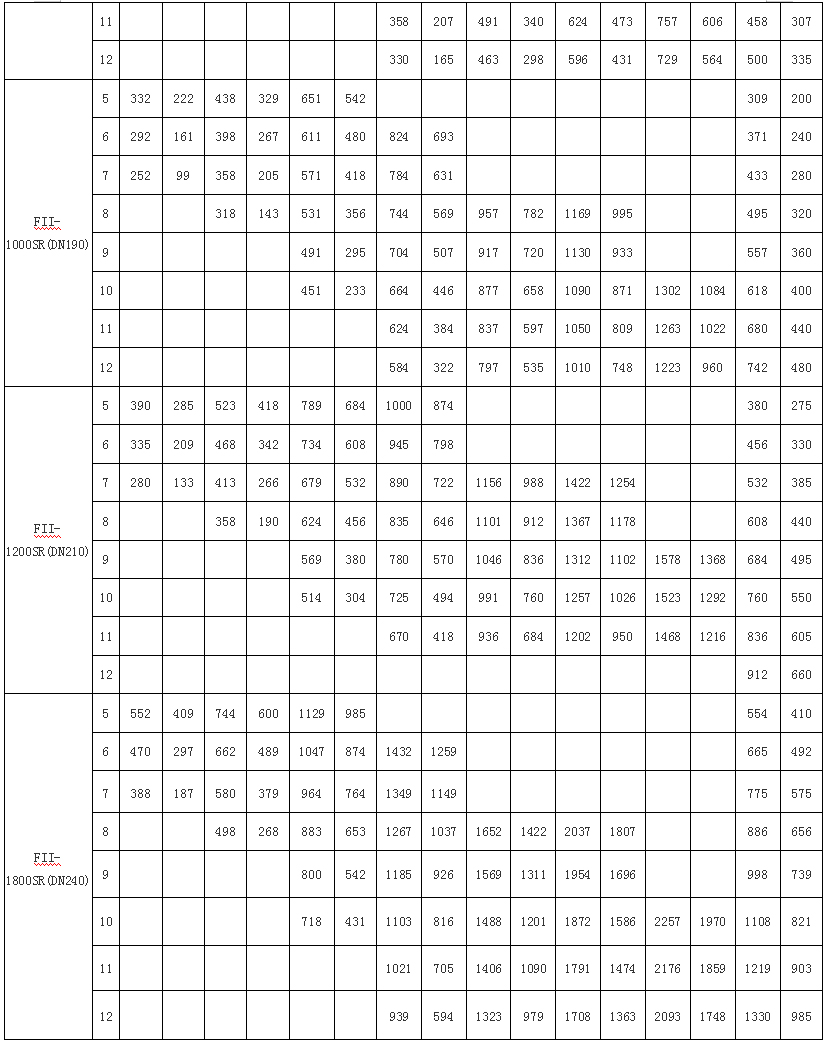

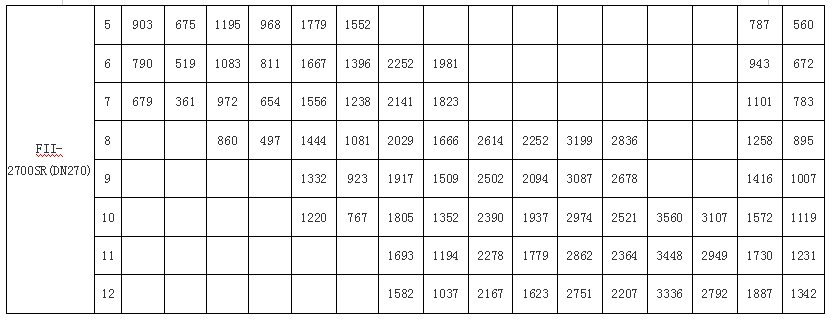

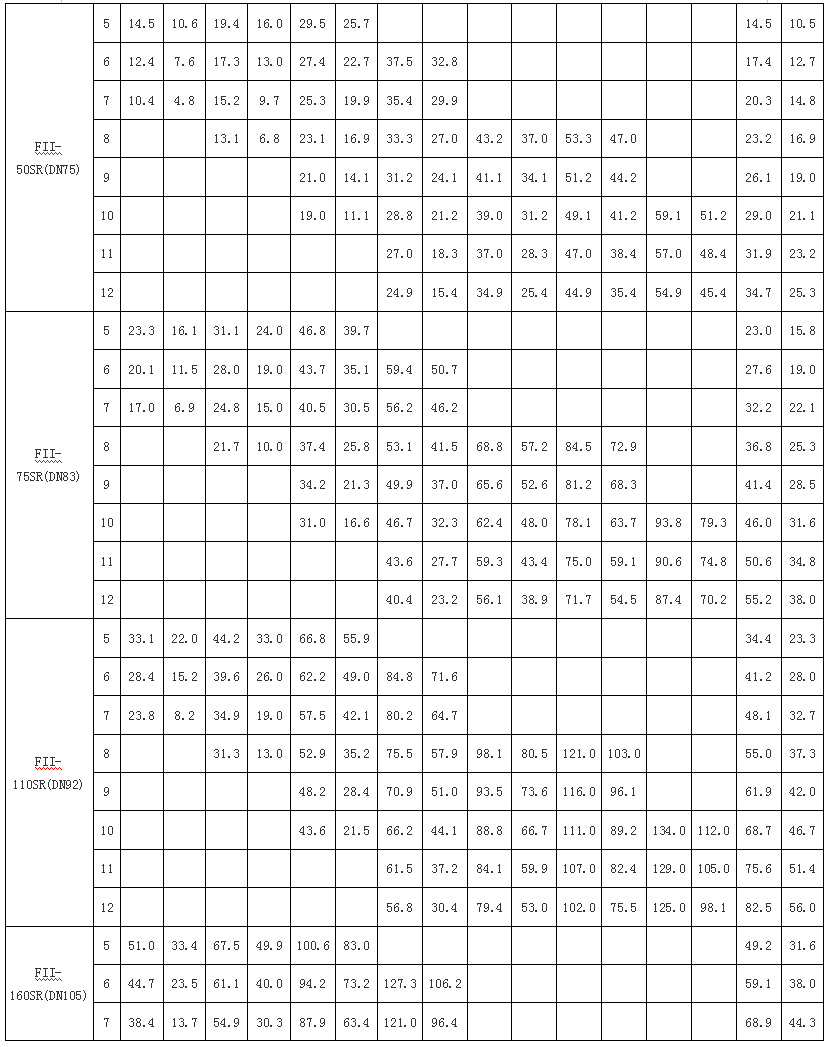

三、输出力矩

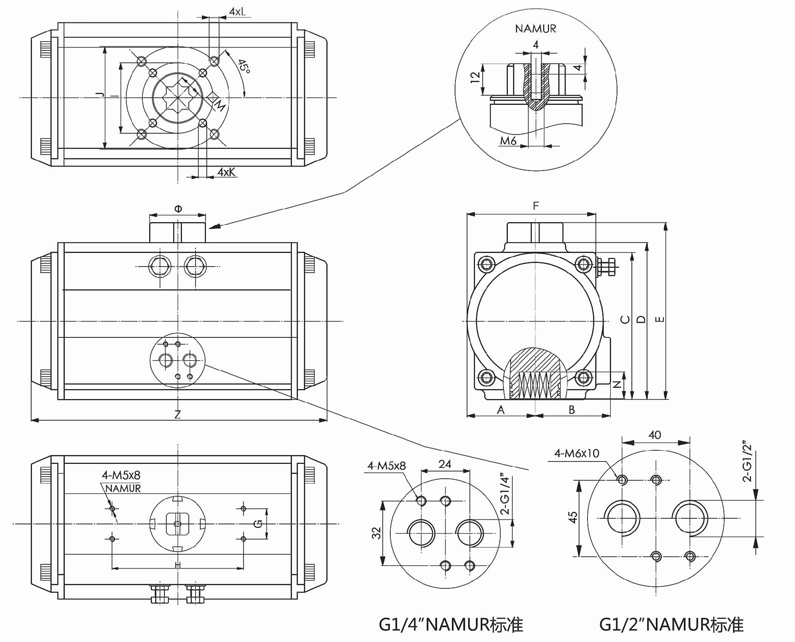

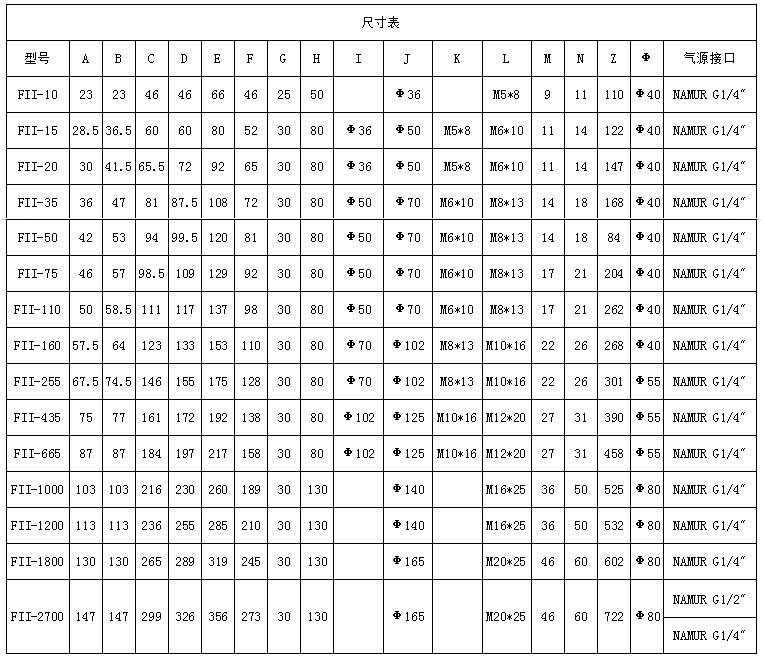

四、安装尺寸

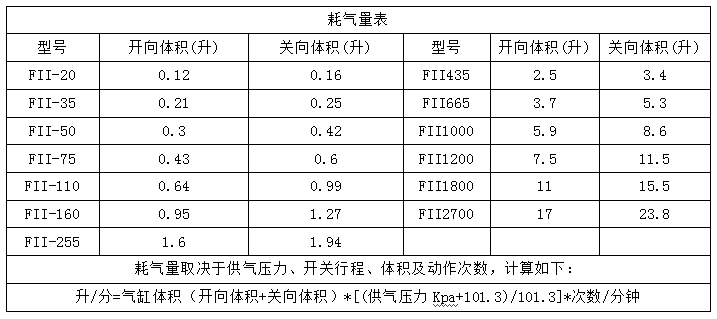

五、耗气量及执行器重量

1、执行器耗气量计算

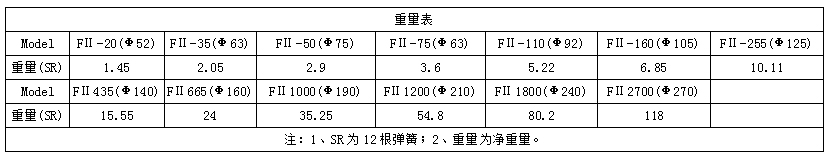

2、执行器重量表

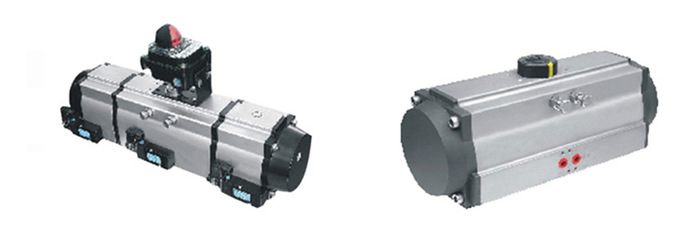

六、三位执行器和特殊规格执行器

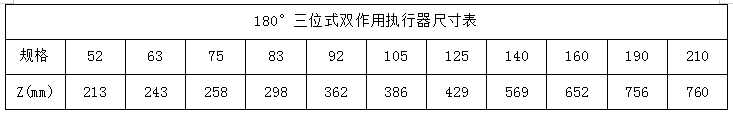

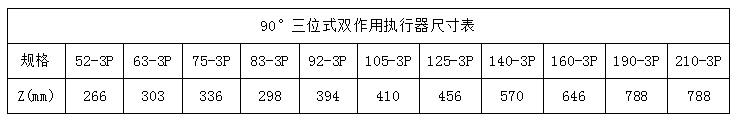

1、三位执行器

三位执行器是一种特殊规格的执行机构,提供了0°、45°、90°或0、90、180°的三位式操作方式。中间位置是依靠两个辅助活塞的移动产生的机械制动来实现的。之间位置可调,如90°的行程的执行器能提供20°、30°、50°、70°的中间位置等。

输出扭矩:参考90°行程的执行器扭矩表










2、120°、135°、180°气动执行器

为满足不同类型阀门及机械自动化的驱动要求,我司可根据客户的要求定制不同行程(120°、135°、180°)的气动执行器。

输出扭矩:参考90°行程的执行器扭矩表








另还可根据客户需要定制钢外壳执行器、不锈钢轴不锈钢活塞执行器、快速动作执行器等。




   FII系列单作用气动执行器技术文件(点击下载)
