F3系列拨叉式气动执行器简介
产品详情


一、产品简介及特点


   F3系列拨叉式气动执行器包括双作用和单作用两种类型,由气缸及拨叉机构组成,具有输出大且良好稳定扭矩曲线的特点。缸体内部镀铬及运动部件装配合含油轴承以增加运动的稳定性和使用寿命。该执行器的输出扭矩成U型曲线非常适合大尺寸球阀和蝶阀的开关和调节控制。

















1. 指示器
   位置指示器及Namur安装标准于 Flowtecal F3系列拨叉式气动执行器。
2. 活塞杆及轴承
   合金钢活塞杆表面镀硬铬处理,合金钢内衬轴承,保证低的摩擦系数及提高使用寿命。
3. 销轴
   表面镀硬铬增加耐磨性将活塞杆的力矩平稳传给拨叉。
4. 活塞缸体
   铸钢内表面镀铬提高使用寿命及运行的平稳性。
5. 限位螺栓
   0° 及90° +­5° 标准调整范围。
6. 箱体
   一体化及放冲击结构设计并精确装配固定输出轴击活塞杆。并且无需分解拆卸既可轻易的变换气缸的转动方向,可安装于任何位置。
7.拨叉(Scotch Yoke)
拨叉上的插槽经精密机加工,合金钢销轴经硬化及镀硬铬处理并上下两端固定于拨叉上的插槽。
8.抗腐蚀涂装
Flowtecal F3 系列拨叉式气功执行器共有三层涂装(底层防锈底漆,两层环氧树脂防蚀涂装),以提供不同恶劣的使用环境。
9.使用工作温度范围
标准工作温度范围(密封圈:丁氰橡胶): -20℃ to +80℃ (-30° F to +144° F),低温工作温度范围(密封圈:硅橡胶):-45℃ to +80 ℃(-81° F to +144°F)及高温工作温度范围(密封圈:氟橡胶):-20℃ to +177℃     (-30°F to +319°F)
10.扭成范围
   F3系列拨叉式气缸共有14个型号,扭矩范围从1713Nm 到82170Nm 于5bar 气源压力。
11.ISO或MSS 安装标准
12.手动装置(选配)
   按照客户需求及请气缸尺寸,可提供手轮手柄或液压或液压手动装置。

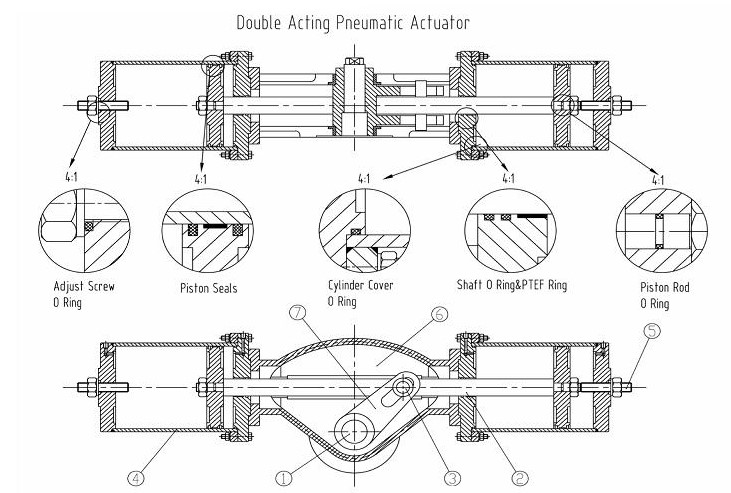

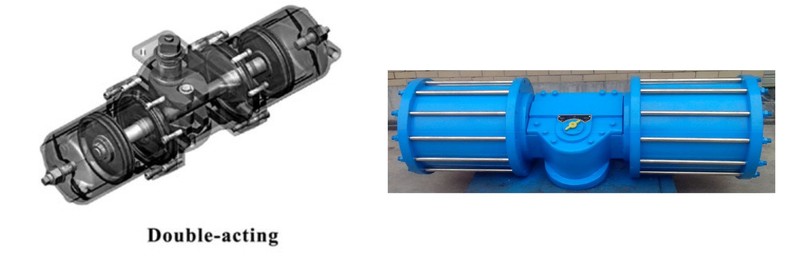

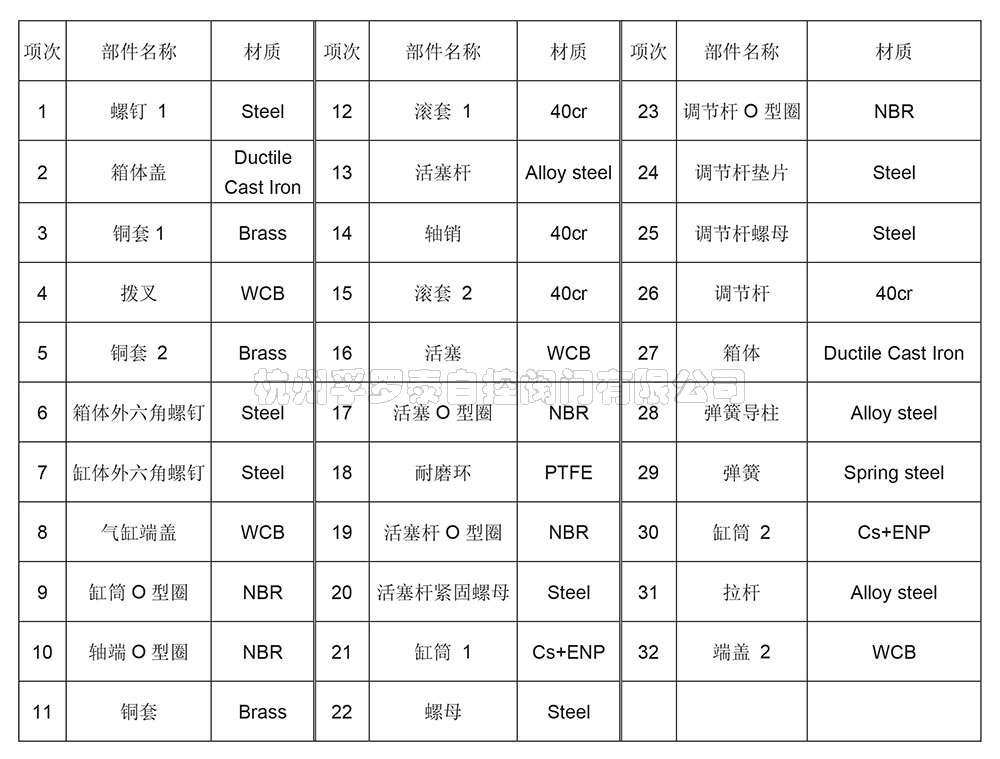

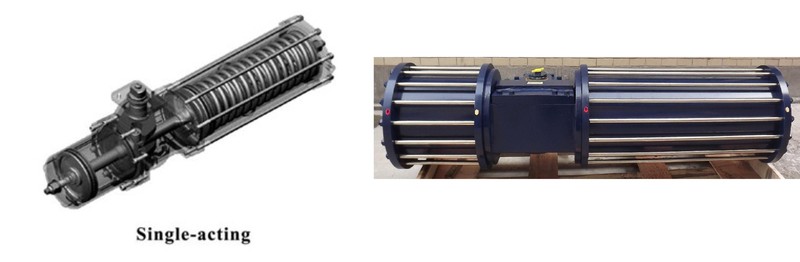

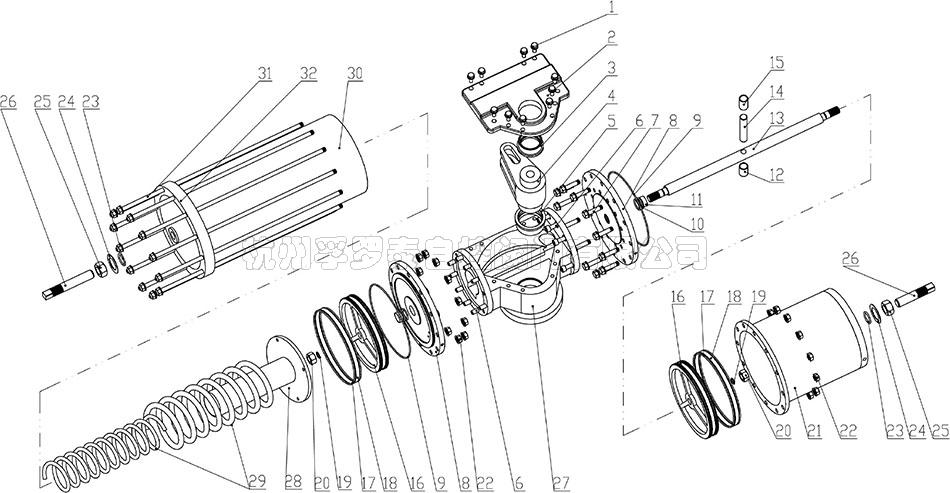

二、产品零件组成和材料

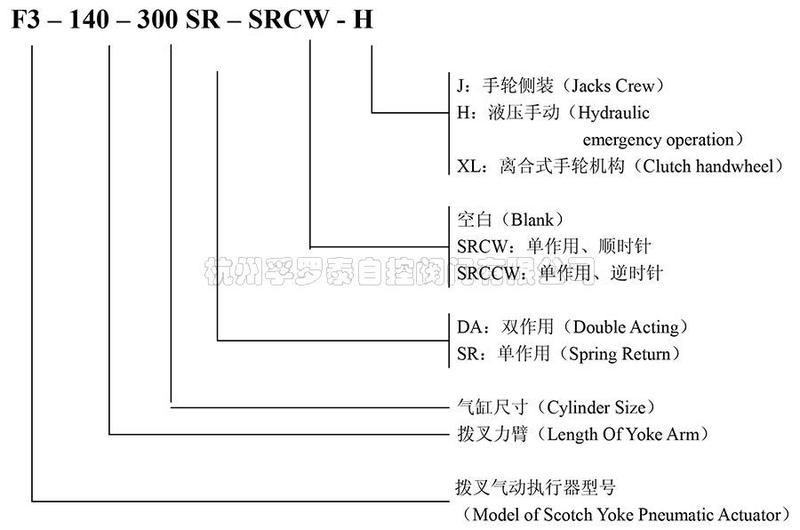

三、订购选型








     F3系列拨叉式气动执行器技术文件(点击下载)
