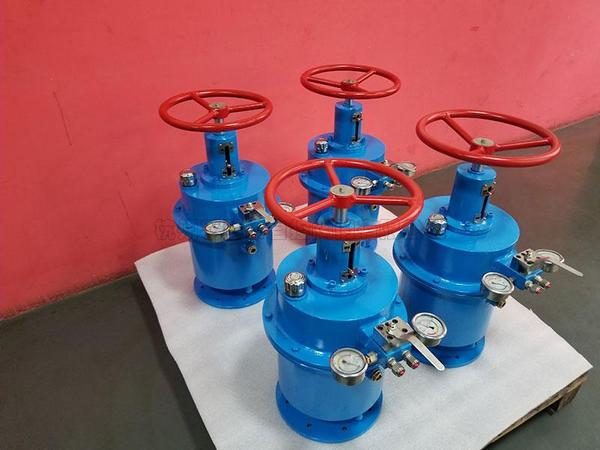

旋转式应急手摇泵
产品详情


1、概述

旋转式手摇泵站是一种用来控制开闭液压阀的装置,根据用户的需要,该设备可遥控各种类型的液压阀。 此设备安装容易,被控液压阀可安装在任何地方,(甚至人难以进入的场所),而旋转式手动液压遥控系统可安装在便于操作与维护的场所。

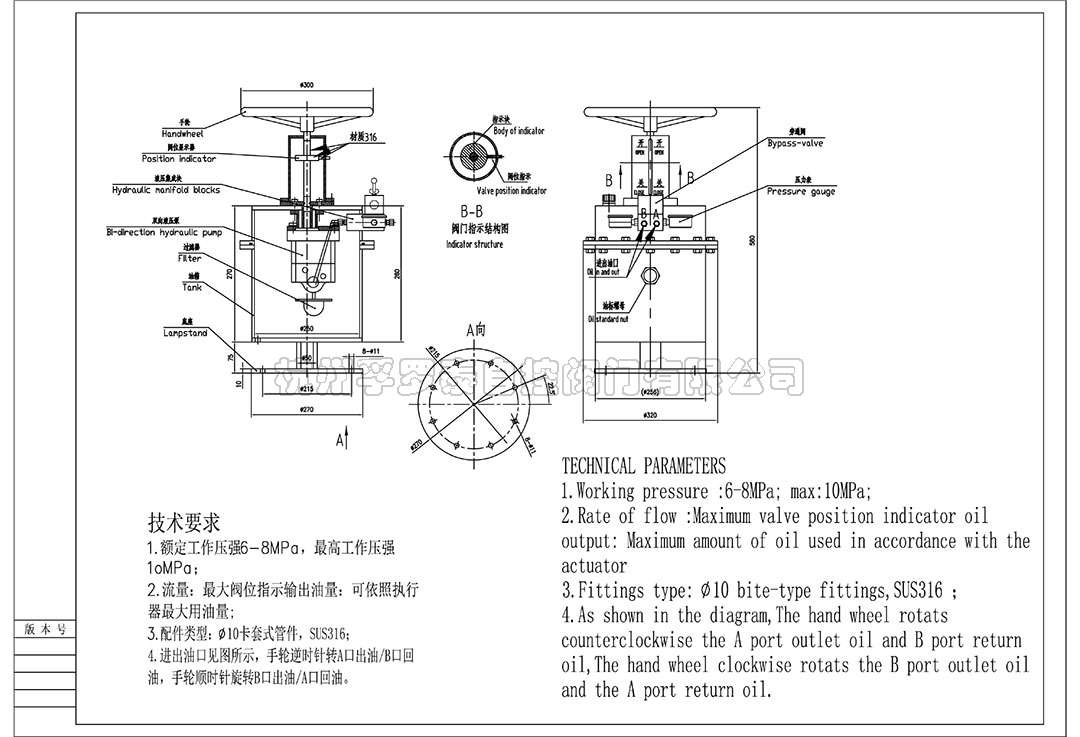

2、型号、规格

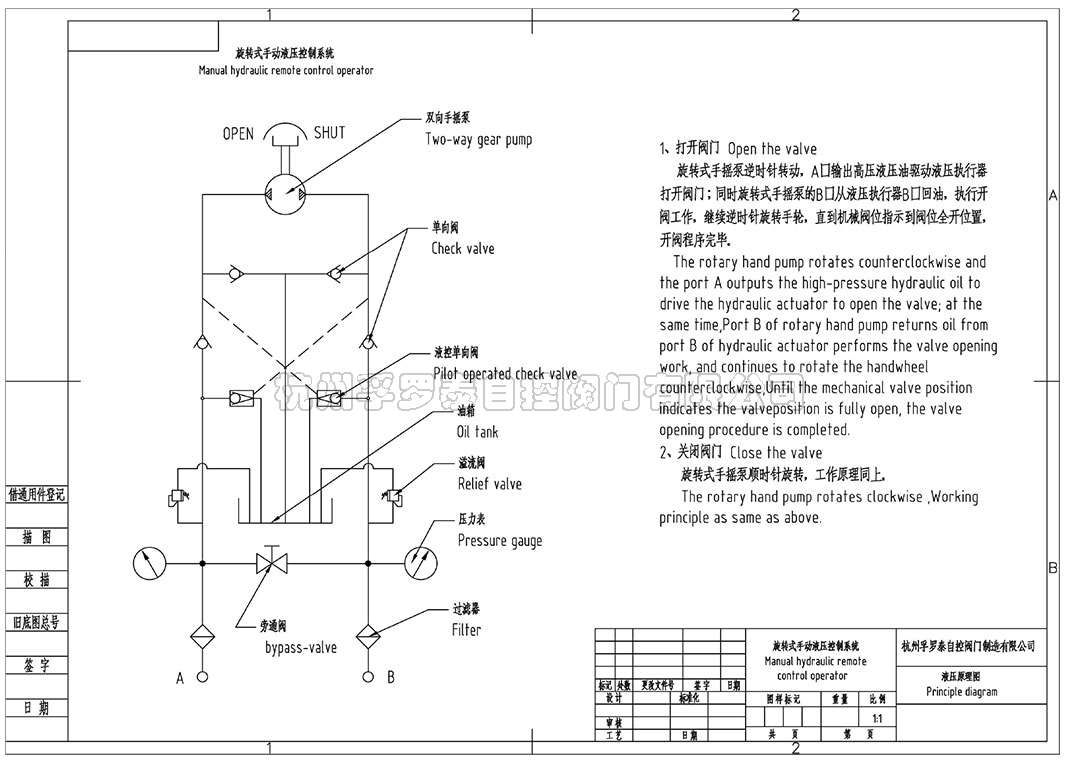

3、工作原理

旋转式手摇泵站是一种用于液压驱动的动力泵单元,被广泛用于液压阀门的打开或关闭,该设备由油箱、手轮、液控阀、单向阀和安全阀等组成。






3.1自锁阀结构

在阀门液压手动泵单元内有两种单向阀(单向阀,液控单向阀),当操作结束后, 阀门液压手动泵内的单向阀将液压管路主回油路闭锁,使得管路内的液压油无法流动,因此即使有某种外力作用在阀门上,阀门仍将保持原来的位置(全开、全关位置)。

3.2无终点结构

由于该阀门液压手动泵采用了无终点结构,即使阀门已达到了最终位置,手轮仍可继续转动,在阀块内溢流阀控制下始终保持在安全压力值下,而不会对整个系统造成机械损害。


4. 前期准备:

4.1 打开油箱盖,向阀门液压手动泵储油箱内加油满过油标螺母处,并在以后的操作使用过程中应注意随时向储油箱加油,使油箱始终处于正常使用的油位。

4.2   在连接管路前必须用压缩空气将管路冲洗干净,然后连接上相应的液压管路。

4.3   松开被控阀上的两个管接头,顺时针转动手轮,待油泵内的油液由远端的关闭管路口流出,继续转动手轮,直至排尽这一连接管路中的空气(此过程可能要持续几分钟,原因由于管路长度因素造成)。

4.4   当管路内出来的油液中无气泡后,连接上相应的被控阀门管接头,继续转动手轮,直至液压阀手轮的扭力明显加重,说明被控阀已经完全关闭,此路调试完成。

4.5 逆时针转动手轮,调试打开管路,重复上述4.3和4.4调试步骤。


5.阀门液压手动泵器操作方法

5.1 逆时针转动手轮开启阀门,顺时针转动手轮关闭阀门。当手轮转动而使阀门达到全开或全关位置时,你会感到手轮变重,继续旋转手轮,直到机械阀位指示显示阀位全开或全关时,这时你可停止转动手轮,如果压力超过安全压力,安全阀会自动打开。

5.2 由于阀门液压手动泵是一个无终点结构,它允许手轮变重时仍可继续转动而不会对整个系统造成机械过载损害。

5.3 操作结束后,液控单向阀会自动闭锁,管路内的油液无法流通,以防止由于外力作用在阀门上而导致阀门移动,阀门将在一定时间内保持在上次操作位置(全开或全关位置)

5.4 阀位指示:安装在手动泵单元上的阀位指示器仅用于指示上次操作结束后阀门的全开、全关位置,指针在位移过程中不代表阀的“开”“闭”实际位置。切换旁通阀开和关,然后旋转手轮,即可上下调整阀位指针的位置。



旋转式应急手摇泵技术文件(点击下载)
