FMI 流量式阀位显示器
产品详情


一、产品简介


FMI系列流量式阀门位置指示器是一个安装面符合ISO 4401-03-02-0-02/DIN 24340标准并带∮6口径板式电磁换向阀安装面的组合装置。该模块由液压集成阀块、齿轮式容积流量计和仪表指示装置组成。流量式阀门位置指示器是安装在一个连接板上,由一个电磁换向阀完成换向操作,能够控制用于各种船舶上压载仓、货物仓和清舱系统内液压阀门的阀位显示装置。阀门位置指示器适用于安装到电磁阀箱等甲板箱中。阀门开启位置的指示可以就地直观显示,也可以通过电位器或行程开关远程输出信号。


二、结构组成&基本技术参数


1、结构组成

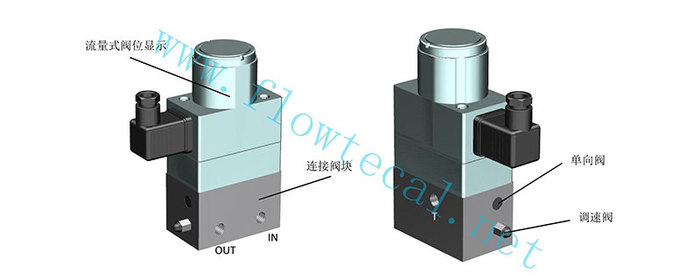

A、与电磁换向阀采用板式安装方式

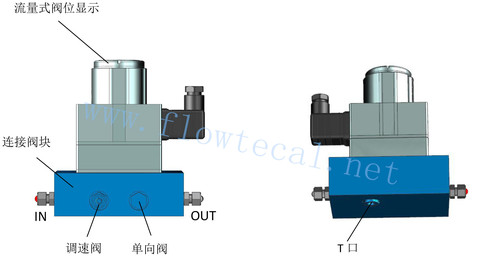

B、不装电磁换向阀,采用管式螺纹安装方式






2、技术参数


        设计:齿轮流量计                                                                                     液压油最大流量:

        连接方式:板式法兰/管式螺纹                                                                   1)FMI04: 0.25 L/min ≤ Q ≤ 6 L/min

        安装位置:根据要求选择                                                                           2)FMI 08: 0.30 L/min ≤ Q ≤ 7 L/min

        介质温度:min = -20℃   max = +80℃                                                     油粘度:Vmin =20mm/s   Vmax =380mm/s

        工作压强:最大20Mpa                                                                              流体介质:32#-46#液压油或者符合标准的矿物油

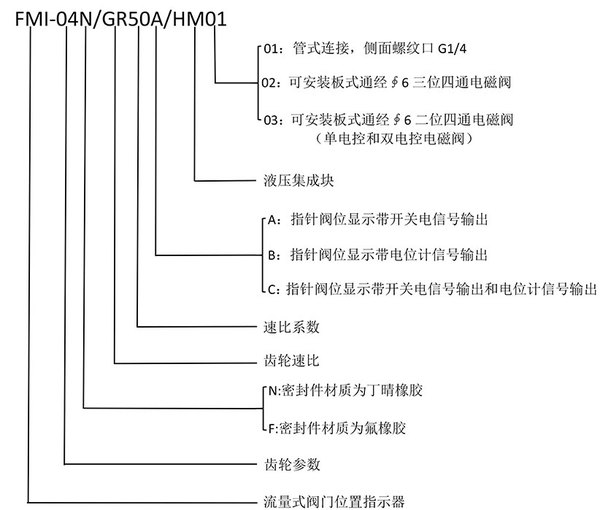

三、流量式阀位显示(FMI系列)型号说明

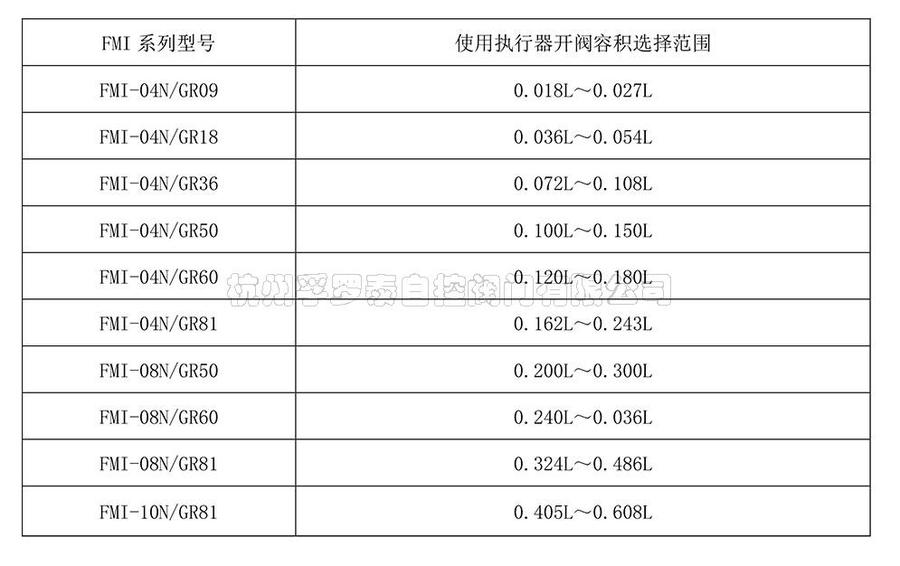

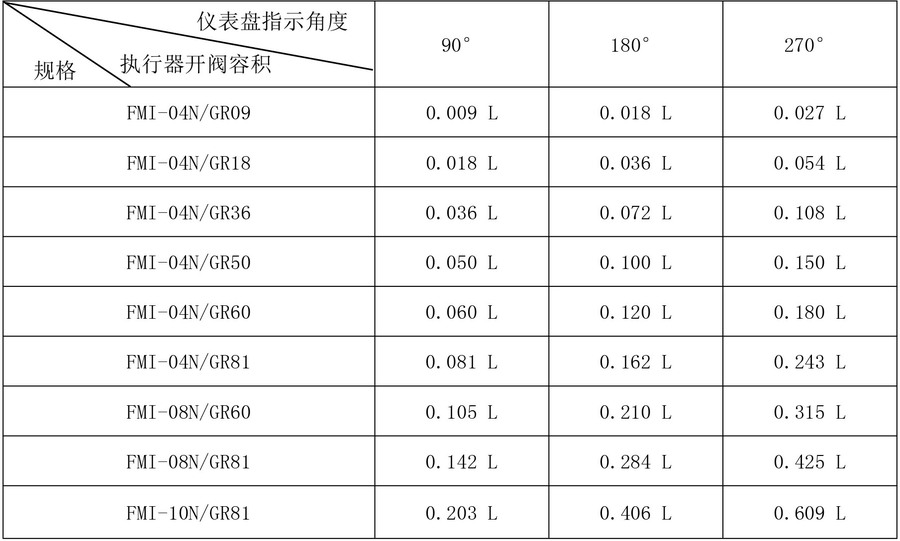

四、流量式阀位显示(FMI系列)选型表



1 FMI 流量式阀位显示 产品目录中文.jpg



五、FMI外形尺寸及液压工作原理图

1、无电磁阀管式连接

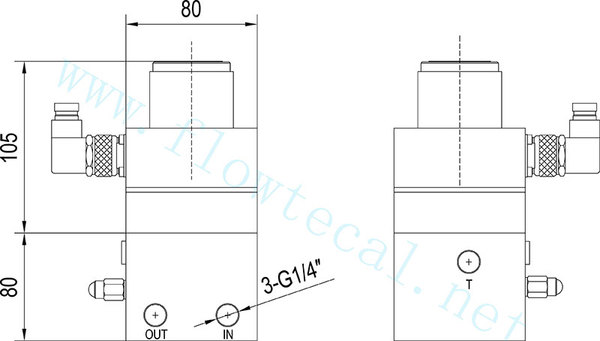

A、外形尺寸图

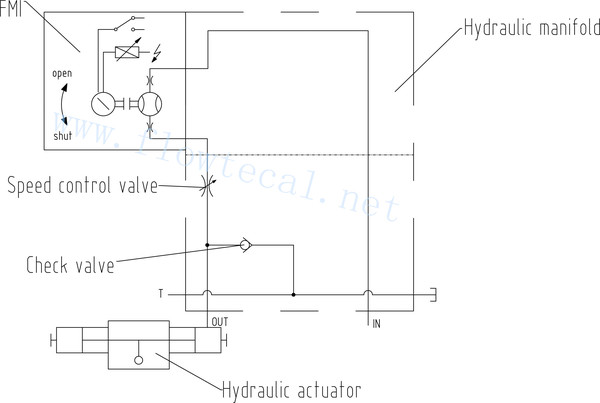

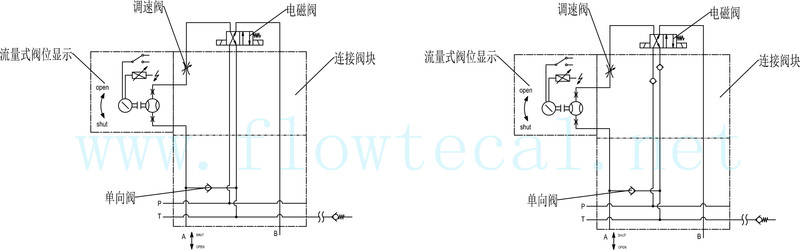

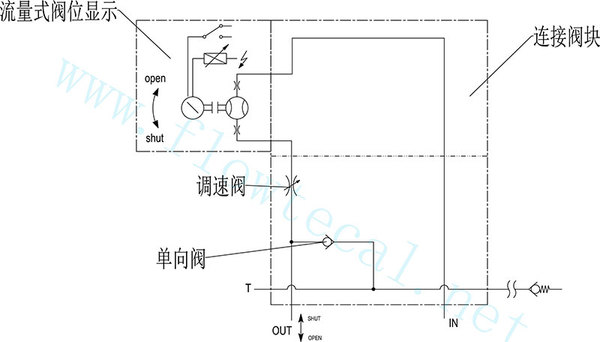

B、液压原理图

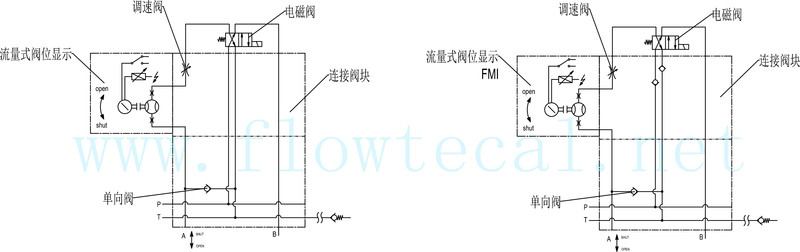

2、与3位4通电磁阀连接

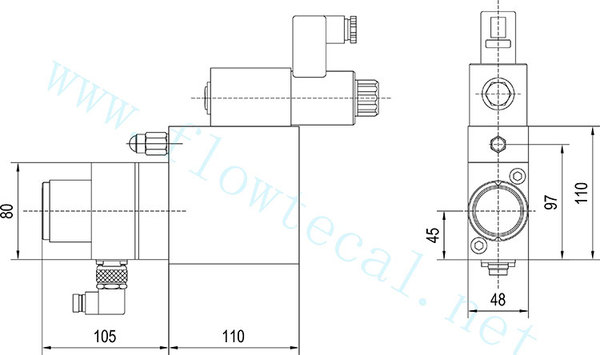

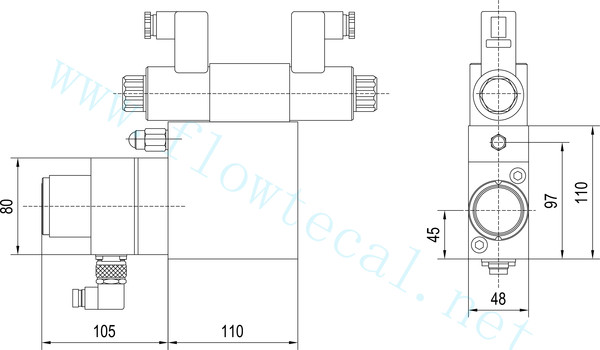

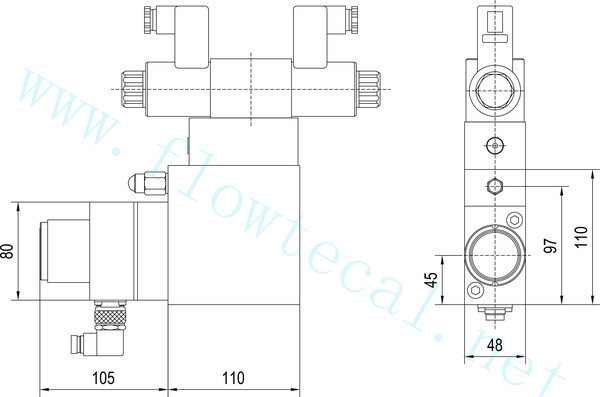

A、外形尺寸图

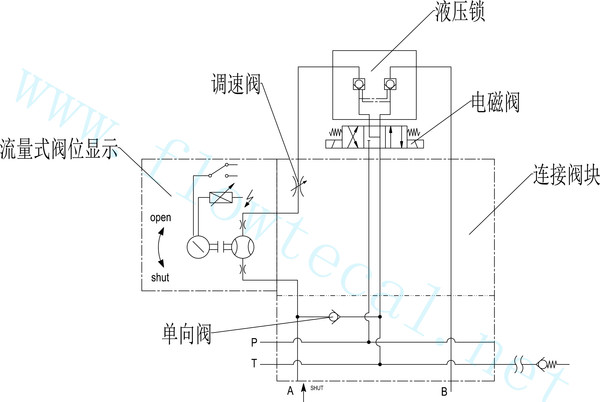

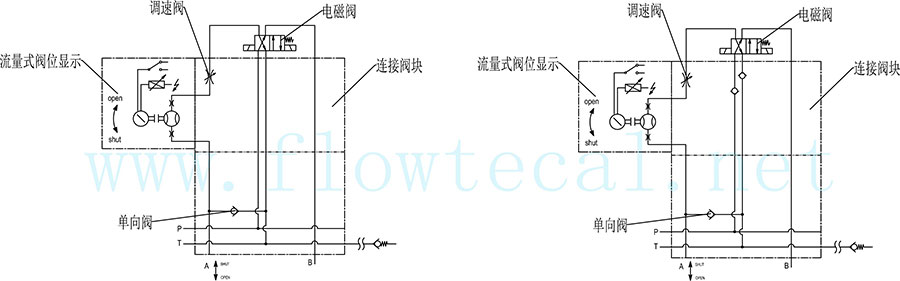

B、液压原理图









3、与2位4通单电控电磁阀连接

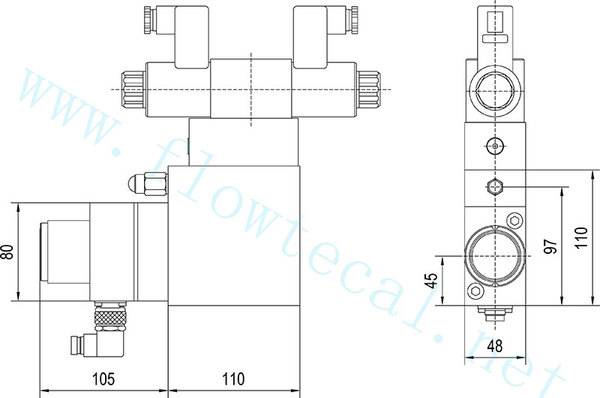

A、外形尺寸图

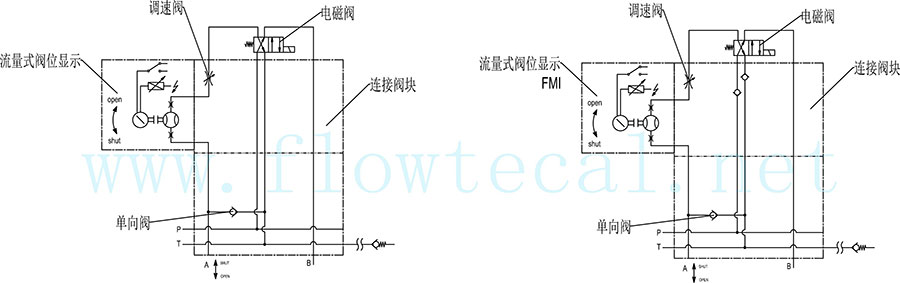

B、液压原理图






4、与2位4通双电控电磁阀连接


A、外形尺寸图







B、液压原理图









六、仪器盘外形尺寸图及电器接线图

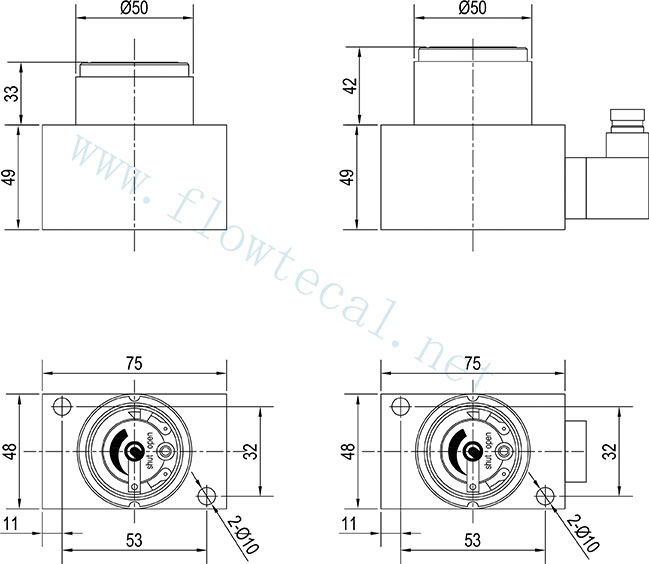

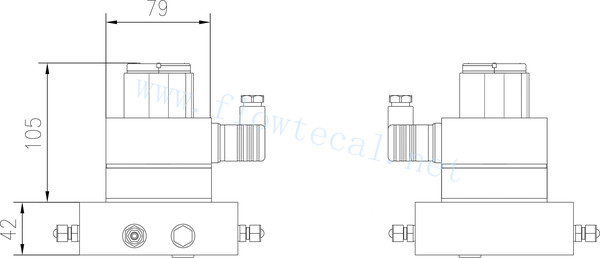

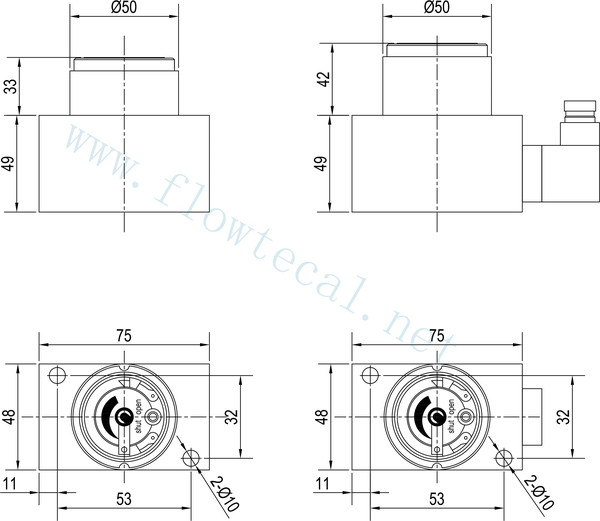

1、外形尺寸图

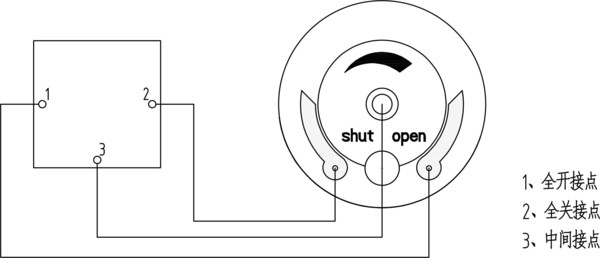

2、开关型电器接线图

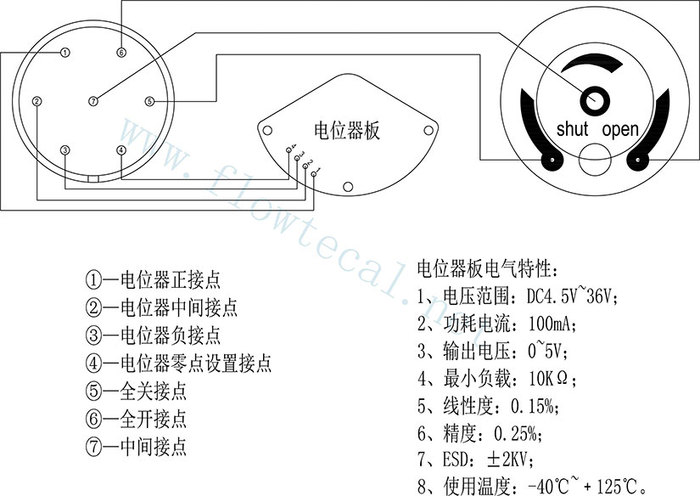

3、开度型接线图

1)开度型阀位显示器内部接线图








2)开度型阀位显示器内部接线图







七、调试及使用注意事项


1、流入FMI阀位显示器的液压油流量不能过快(FMI04型应小于6L/min.,FMI08型应小于7L/min.),否则会影响FMI阀位显示器的显示精度。可通过调节液压阀块上的调速阀来调整液压油的工作流量。

2、正常通用的液压油都适用于本阀位显示器,正常油温应控制在-20℃~+80℃之间。

3、在使用管式连接阀块的FMI阀位显示器上,压力油的方向是从IN口进,OUT 口出,不能接反。另外,T口必须接通油箱并没入液面下方。





FMI流量式阀位显示器技术文件(点击下载)
