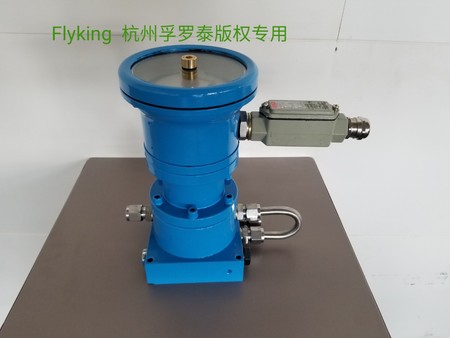

流量式液压控制阀开度指示器
产品详情


一.概述


FT-10 型液压控制阀开度指示器是一种用于指示液压遥控阀门的开启度的装置。通过开度指示器内部测量室的椭圆齿轮流量计对阀门动作液压流量的计数,由齿轮旋转来驱动脉冲发生器,以电子计数值转换成液压控制阀的开启度信号。该阀位信号既可从指示器本身的指示面板上直接读出,又可以通过电控柜以4-20mA 电流形式或RS485总线通信输出以满足液压系统的不同的阀位信号的需要。




二.技术参数


1. 工作电源:直流24V

2. 二种输出方式和参数:

14-20mA 电流输出

2RS485 通讯输出

3. 指示形式:指针

4. 指示精度:

5. 防护等级:

6. 工作压力:6 – 16 Mpa

7. 最大压力:20 Mpa

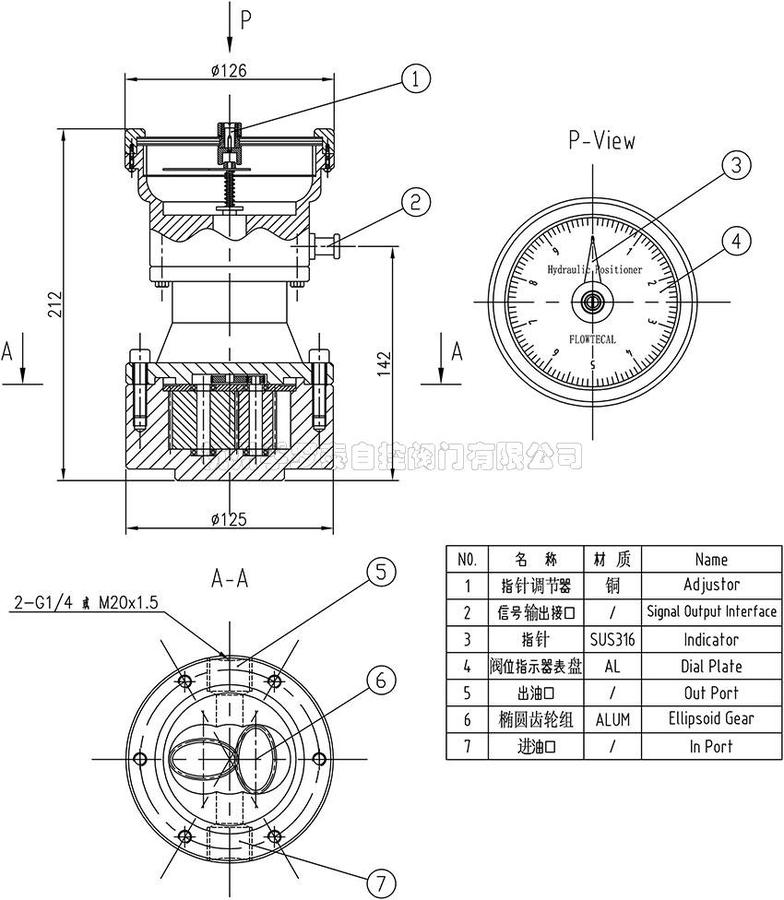

三.外形及结构








四.使用说明






1. 安装调试:

注意:在现场调试前,必须检查全部液压管路的清洁,以免液压管路内的垃圾和其他杂质进入指示器或电磁阀,使系统不能正常工作。

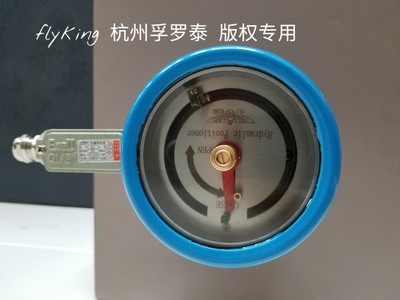

A. 接入液压系统:把“IN”接口接入液压动力油进口,“OUT”口接上执行器进油口;当液压动力油通过阀位指示器后,阀位指示器仪表盘指针顺时针旋转显示通过的液压油流过的总容积,直到液压动力油充满执行器后,阀位指示器指针停止转动,此刻指针显示的位置即为阀门打开的位置。(备注:不同大小的执行器显示的容积不同)。同理,当执行器关闭时,阀位指示器的指针会逆时针旋转恢复0位,即显示执行器已关闭。


B. 归“0”调整:由于初次接入液压系统时液压管路的容积和管路及执行器中空气的影响,往往执行器在关闭时阀位指示器的指针回复不到“0”位;此时应反复打开和关闭执行器若干次,待执行器和管路中的残余空气排尽后,揿下阀位指示器面板上的铜按钮,把指针调回“0”位。


2. 正常使用:

在平常使用中,液压控制阀开度指示器具有记忆功能,甚至在整个阀门遥控系统失电或者系统电源切断情况下。当电源恢复后,液压控制阀开度指示器仍旧显示阀门原来的开启度。


注意:在操作阀门遥控系统中任何一个阀门时,当指示器上指示阀门到达位置后,操作开关必须停留12 分钟,使阀门确实到位,这样可以消除误差。


3. 对液压遥控阀门进行应急操作后的恢复

如果用应急操作手动泵对液压遥控阀门操作后,阀门的开启度改变,使实际的阀门开启度与指示的不一致。此时,仅仅需要将该阀门从全关闭→全开启→全关闭,操作一个周期;然后调整“复位铜按钮”令指针归“0”,该指示器就恢复原来正常的工作状态。


五.流量计操作说明

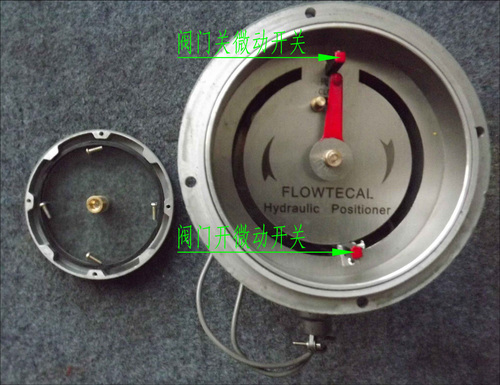

1. 微动开关的调整:流量计上装有两个微动开关,其中阀门关的微动开关固定不动,阀门开的微动开关在环形槽内可调整位置。具体操作步骤如下:

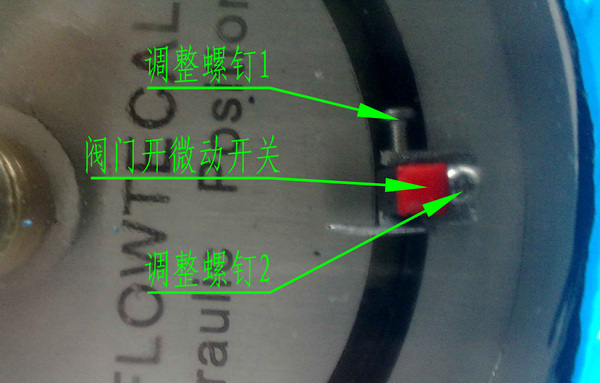

上图,将流量计盖子下面的四颗螺钉卸下后将盖子一起卸下,按下图所示拧松调整螺钉2,当确定阀门开闭所需油量后,将阀门开微动开关移动到相应位置,拧紧调整螺钉2即可。调整螺钉1可调节微动开关的上下位子,由于微动开关在竖直方向上的感应能力是不一样,,当感应能力太弱时将无法发出信号(出厂前以调整好,正常情况下无需调整)

此地微动开关只做阀位指示,不接电气信号





2. 流量式阀位显示的机械调整

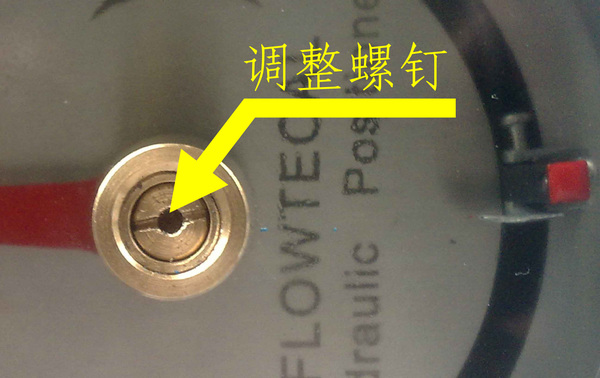

     当流量计指针与阀门实际位置不对应时,将图4中的调整螺钉向下按住,旋转即可调整指针位置。







 流量式液压控制阀开度指示器技术文(点击下载)
