单向泵型液压遥控泵站
产品详情


一、液压泵站技术参数及功能简介


1、本液压泵韩可控制浸没式和干式液动阀门,采用流量式阀位显示(干式阀门也可以采用限位开关进行阀位显示),不仅能直观地从仪表上显示阀门的开度,还可以输出ON-OFF信号,以便系统整体控制。

2、电动机额定电压:AC440V/AV380V,3Ph;/AC220V,1Ph;额定功率:3KW/4KW;系统控制柜对电机实行过载保护。

3、液压泵站额定工作压强:14MPa,最高工作压强:16MPa;系统配置有溢流阀进行压力过载保护;液压接口形式:英制螺纹或卡套接头。

4、控制柜采用集成电路设计,实行压力和阀位双保险控制,也就是只有当工作压力和阀位信号都达到阀开(或阀关)要求时,控制柜才会给出信号自动切断系统工作。

5、液压泵站可配备应急手摇泵操作,在失去动力源的情况下,通过液压手摇泵紧急打开或者关闭阀门。

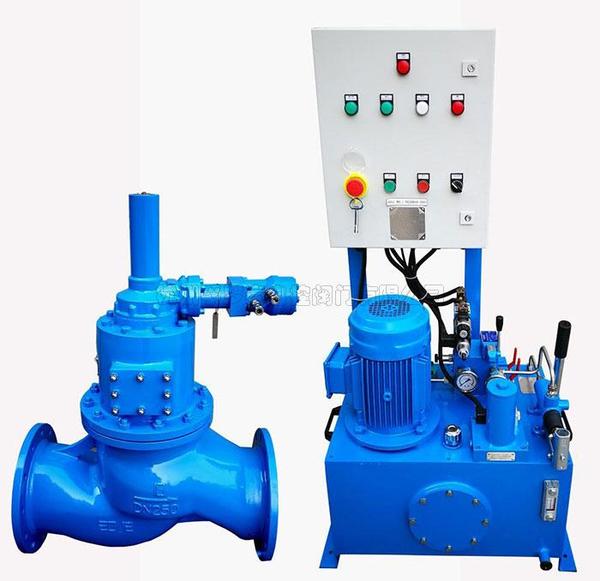

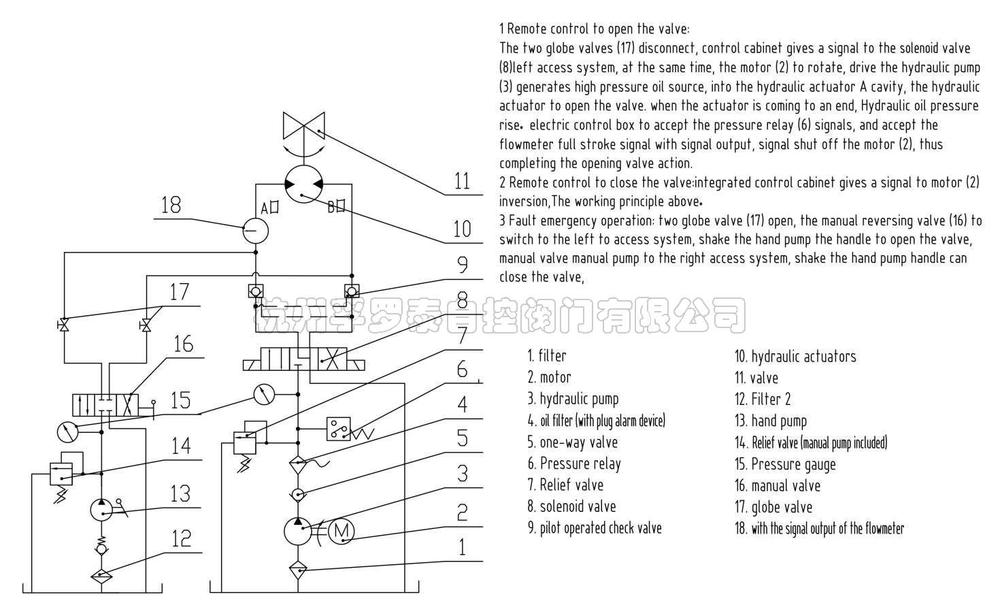

二、液压泵站操作原理说明


液压泵站的调试,首先是进行液压系统的空载预热运转和观六路的空气排放,详细操作规范见公司的操作手册。

1、远程遥控操作:远程遥控操作时通过系统发出远程控制信号给电控柜,控制柜集成电路控制电机的启动/关闭、电磁换向阀的得电/失电来实现液压泵供油和停止以及油路方向的切换。电控箱上控制面板还设有就地电动控制按钮,当按下“阀门开”按钮后,电机工作,同时电磁阀油路切换到液压泵站A口,输出液压油进入执行器驱动A口打开阀门;当执行器行程走完,液压系统压力升高到预设值以及阀位显示给出阀门已开信号,当两个要求都已满足时,控制柜会自动切断电机动力和电磁阀信号,从而完成阀门开动作;同理按下“阀门关”按钮后,阀门关闭。系统装备故障报警装置:油路堵塞报警,电机过热报警以及其它故障报警。

2、手摇泵就地操作:手动操作前先将液压泵站上的两个三通球阀切换到“手动操作”位置,将手动换向阀切换到“开”位置,摇动手摇泵就能打开阀门;将手动换向阀切到“关”位置,摇动手摇泵就能关闭阀门。注:由于手动泵只是应急作用,不经常使用,手动操作后将两个三通球阀必须重新打到“遥控操作”位置。


三、液压泵站工作压力的设定与操作


1、压力继电器压力调整:压力继电器用于压力反馈,当系统压力到达设定压力后,压力继电器发出信号给电控箱。顺时针旋转压力继电器手柄,压力升高;反之,压力降低。

2、电动液压系统溢流阀压力调整:溢流阀起到溢流和稳压作用,保持液压传动系统的压力恒定,并防止液压传动系统过载。顺时针旋转手柄,压力升高;反之,压力降低。

3、手动液压系统溢流阀作用和调整方法与电动液压系统溢流阀相同。

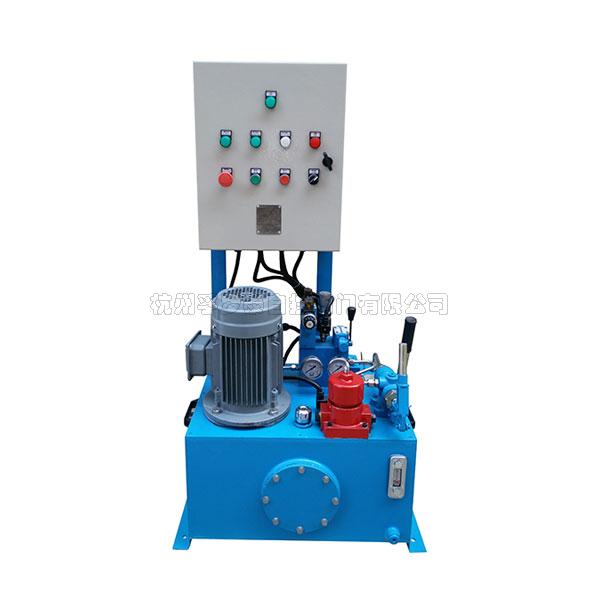

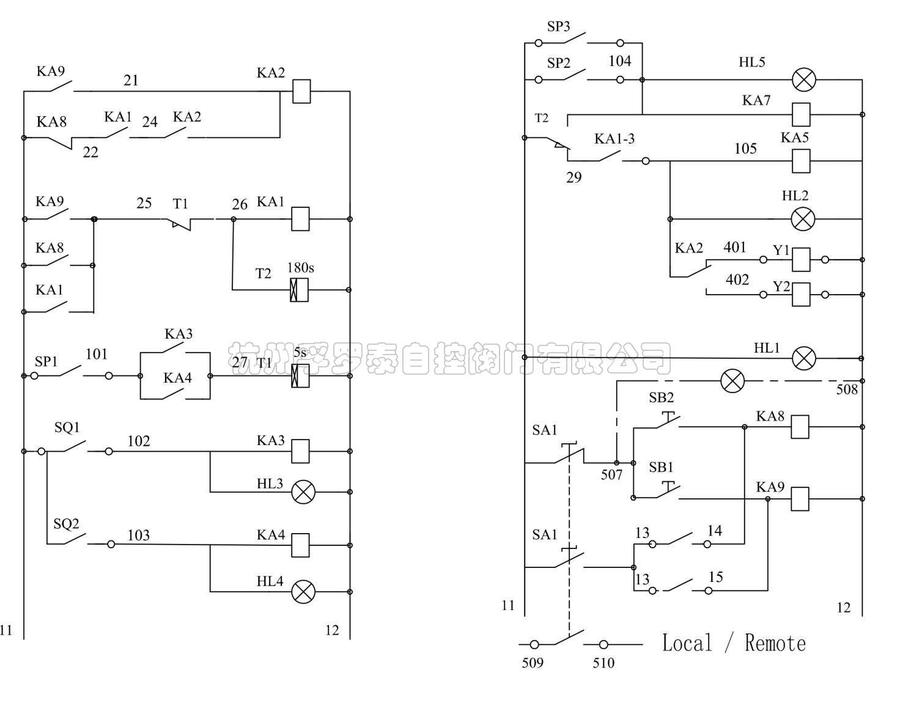

四、电控柜及其性能参数说明


1、主要功能:

1)就地操作/遥控操作

2)DCS远程控制和监控

3)各项故障报警


2、主要技术参数

1)电源电压:AC440V/AV380V,3Ph;/AC220V,1Ph

2)工作温度:-10℃~50

3)控制柜操作面板按钮和指示灯

按钮:紧急切断按钮、阀门开、阀门关

旋钮:本地远程切换

指示灯:报警、电源灯、油泵工作灯、阀位开、阀位关

4)信号输出:ON-OFF信号和报警信号输出

5)当红色报警灯亮时,请检查过滤器和液压系统故障。

6)调整时注意:时间继电器为阀门关和阀门开是的油泵延时停止时间设定。一般设定时间为实际开关阀总时间的1.2


五、示例

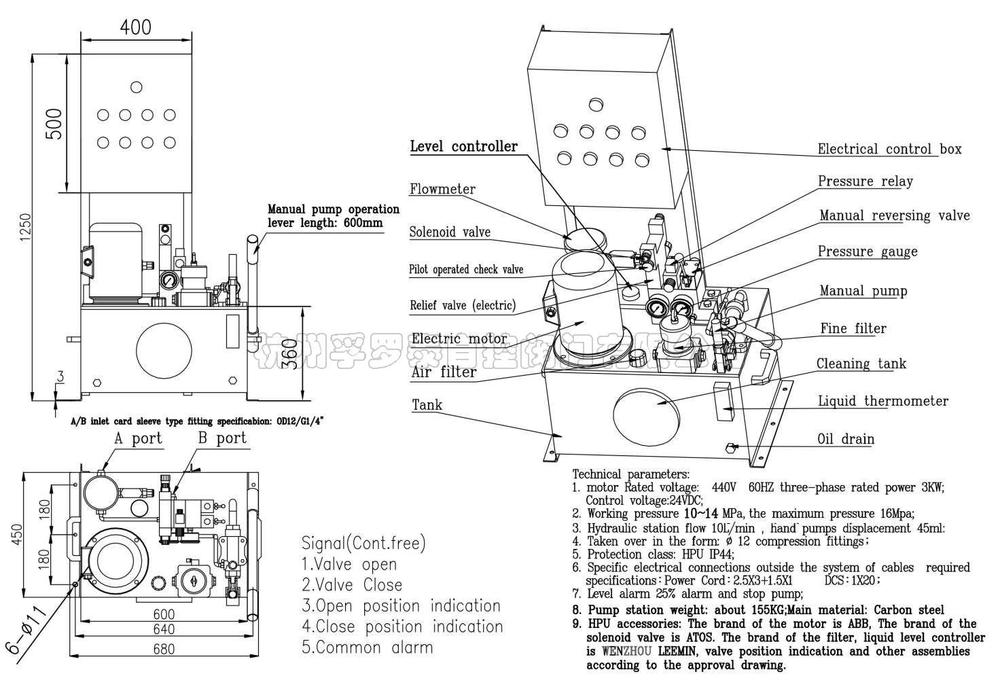

1、外形图















  单向泵型液压遥控泵站技术文件(点击下载)
