多回转液动执行器(SCREW DOWN)
产品详情


一、概述


根据《联合国海上安全公约》,海轮压载舱内侧的截止阀或闸阀必须用螺旋自锁机构(SCREW DOWN)来替代以前采用的活塞结构或者齿轮齿条直行程机构。多回转液动执行器是我公司自主研发的具备螺纹自锁功能的自控液压阀门执行器。


该液动装置可直接安装在闸阀和截止阀等阀门上的液动执行器,采用弧齿锥齿轮和平面推理承轴,有运转平稳、扭矩大、噪音小、效率高的优点。在机构所有的结合部,采用了密封垫全密封处理,达到防水,防油漏的效果,防护等级为IP65(特殊设计制造可达到IP68)。
该液动装置可选配液压动力单元,从而实现电液联动多回转直行程执行器。较之电动多回转执行器,有体积小,运行速度快,可实现无极变速,更加平稳的优点。

二、驱动液压马达性能特点


- 主轴上装有深沟球轴承,可承受一定的轴向力和径向力;

- 采用了轴向配油结构,体积小,重量轻

- 内置两个单向阀,不需要外接泄油管;

- 采用了有滚柱的摆线轮组,摩擦力小,机械效率高。

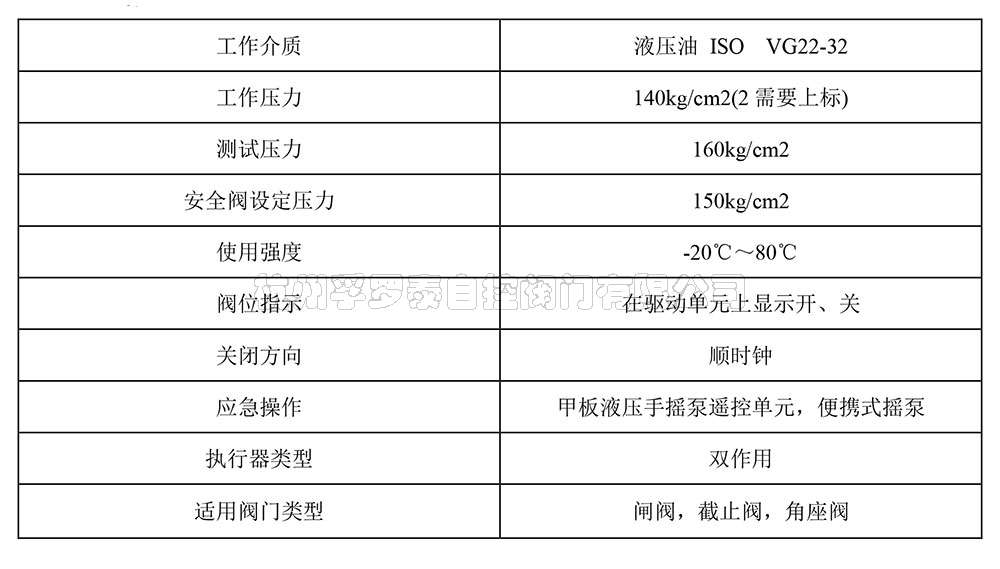

三、技术参数












四、安装尺寸扭矩及使用技术参数

1、不带手轮的多回转执行器

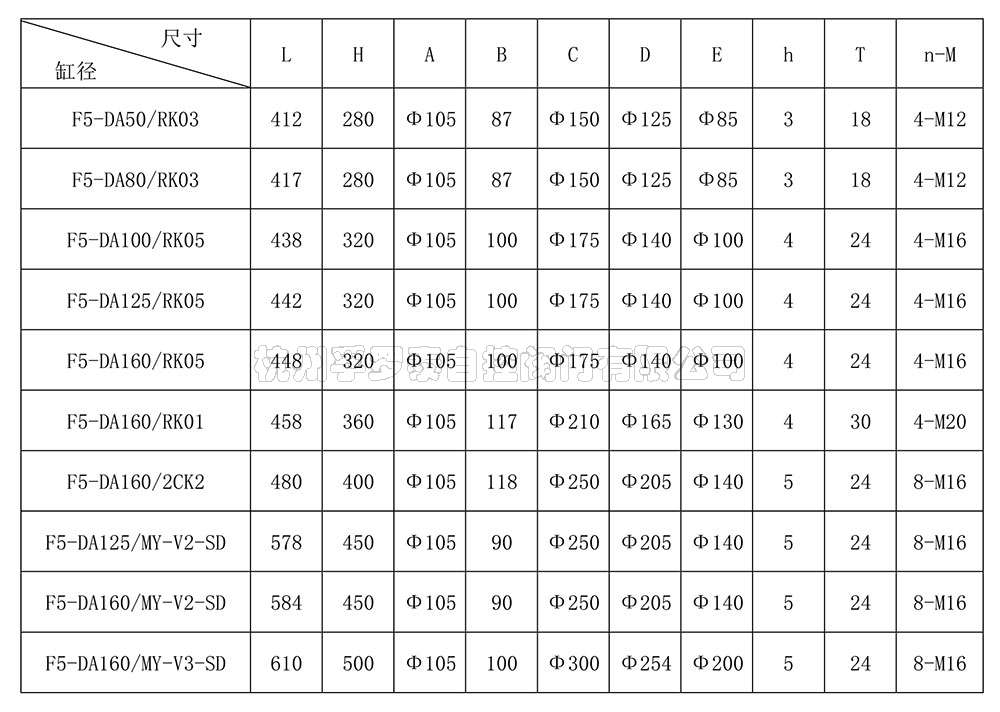

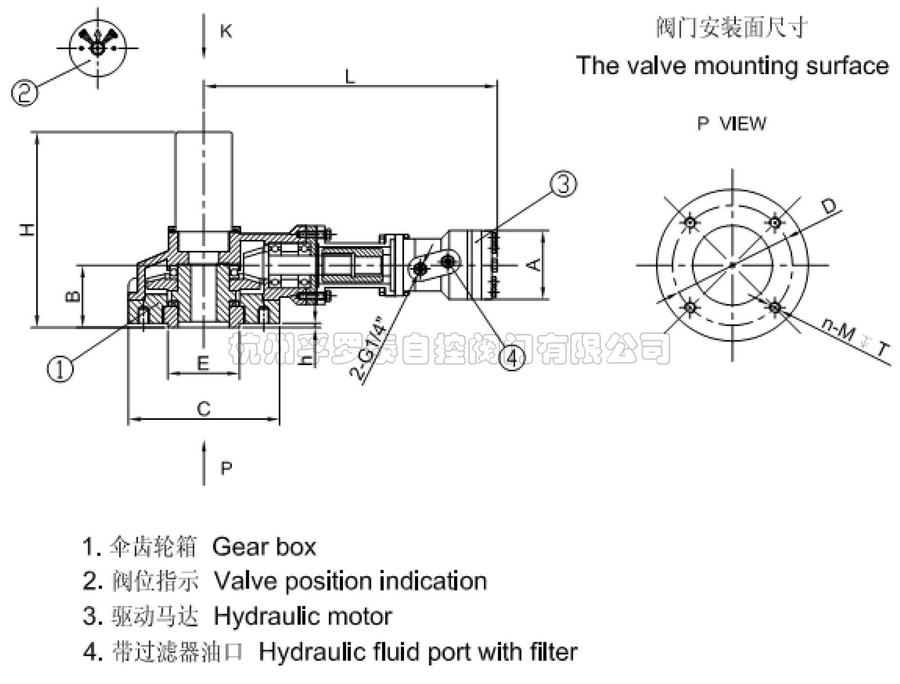

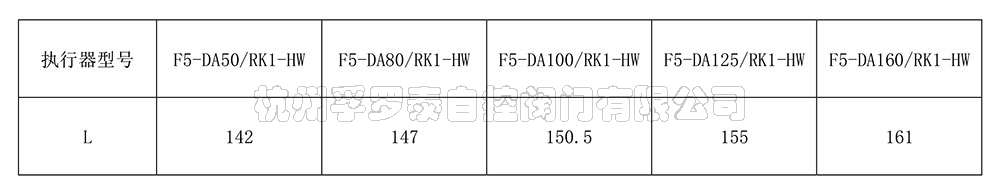

1)安装尺寸

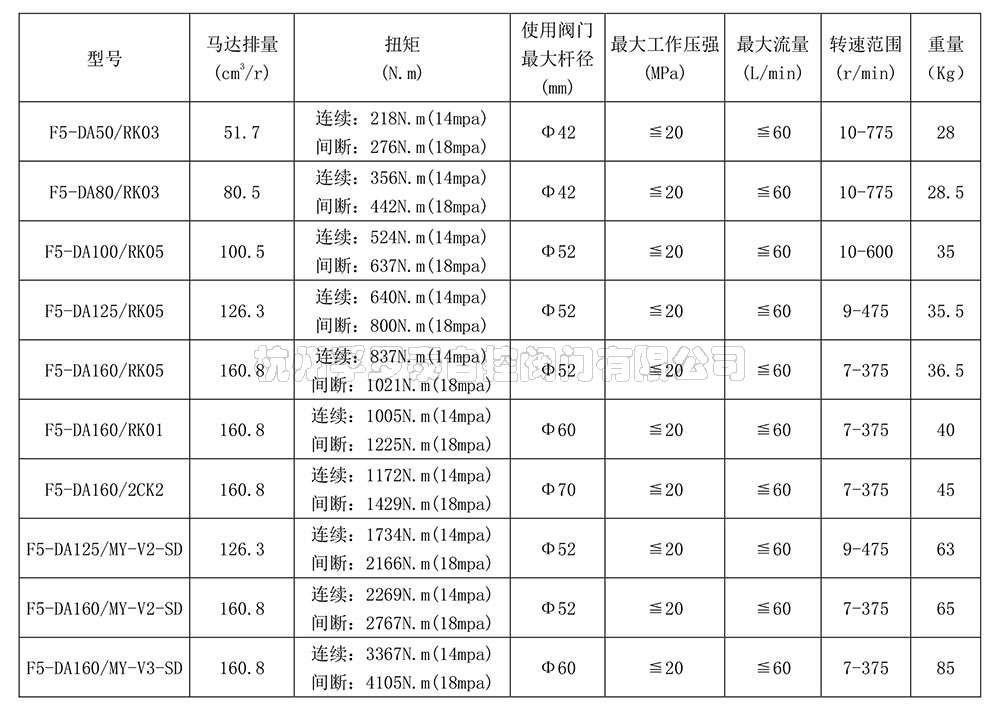

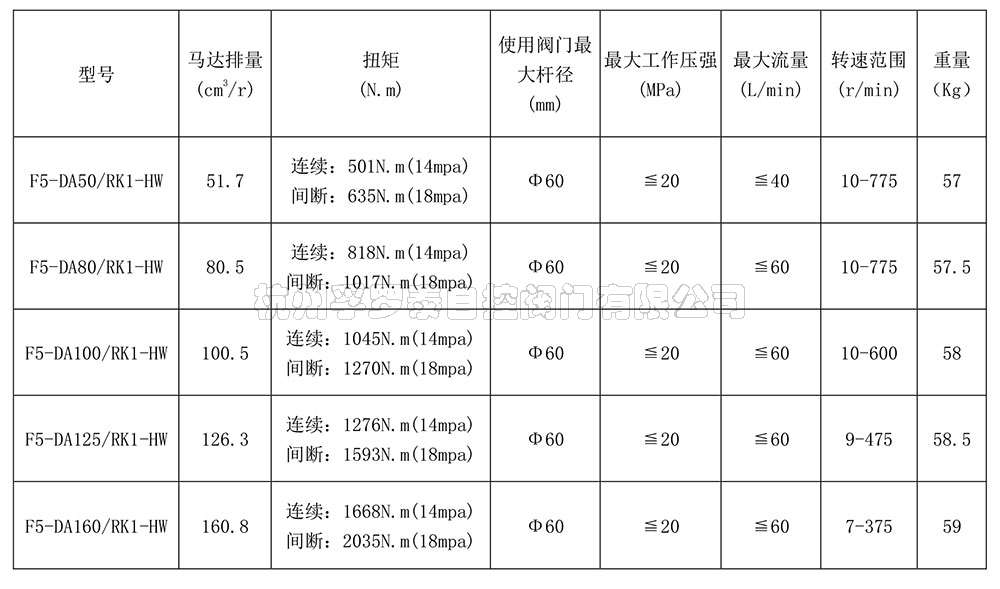

2) 扭矩及使用技术参数





备注:间断工作时间每分钟不能超过6 秒。









2、带手轮的多回转执行器

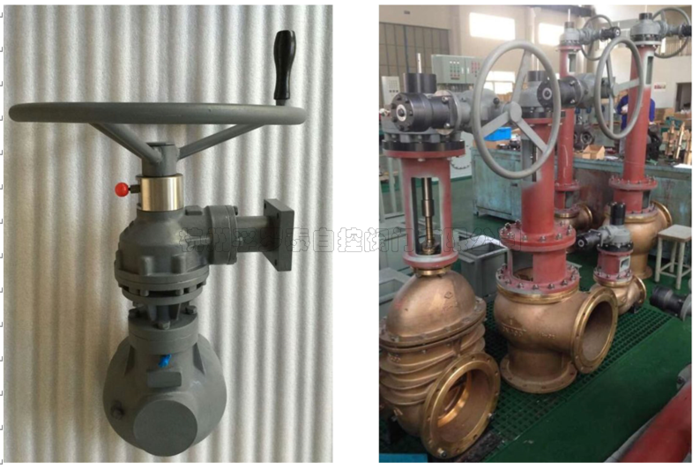

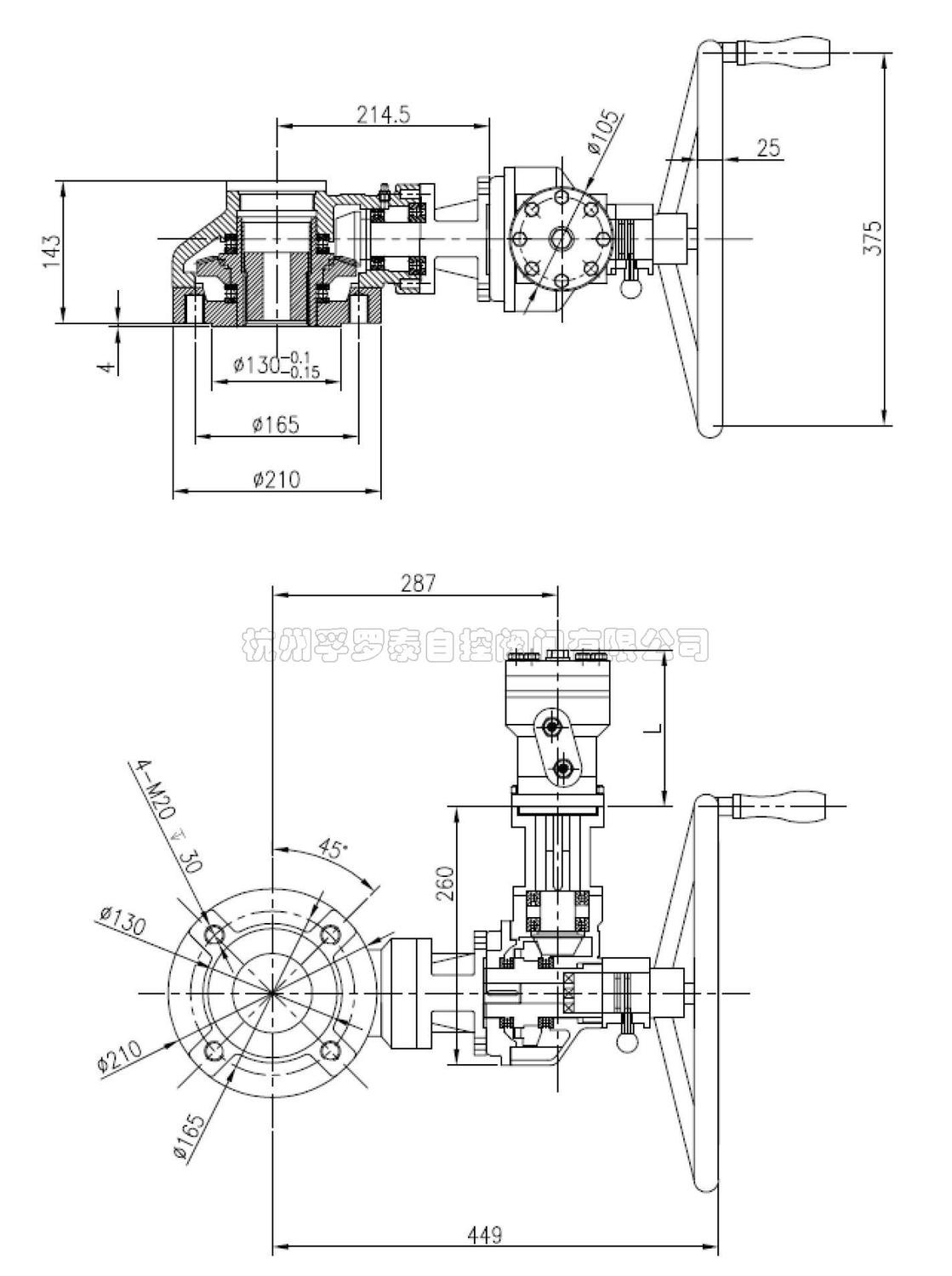

1)安装尺寸







备注:间断工作时间每分钟不能超过 6








五、多回转液动执行器的驱动单元及控制

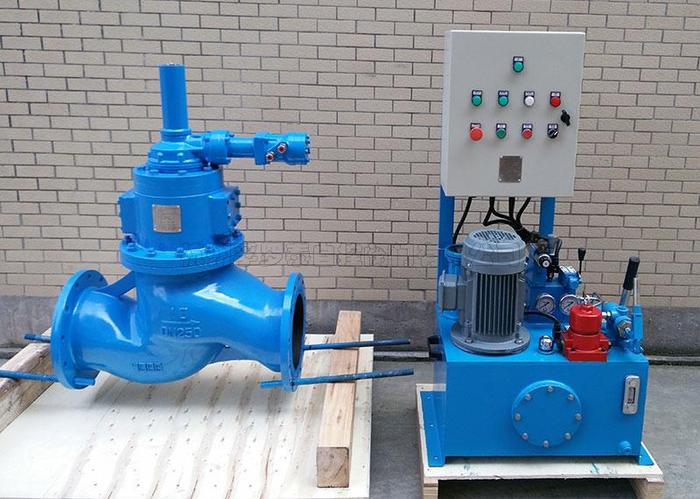

1、液压动力单元 :

液压动力单元的选择有电液动力单元和手动遥控动力单元,它们给液动执行器提供驱动油压。

2、应急手动就地操作 :

多回转液动执行器可选择装配应急手摇泵接口,在紧急状态下可实现就地手动操作。

3、电器控制柜 :

控制柜控制阀门的开启和关闭。

控制柜是装有显示阀门开启和关闭的显示灯。

另外如果用户特殊需要,可选配阀位 0~100%全过程阀位显示装置。

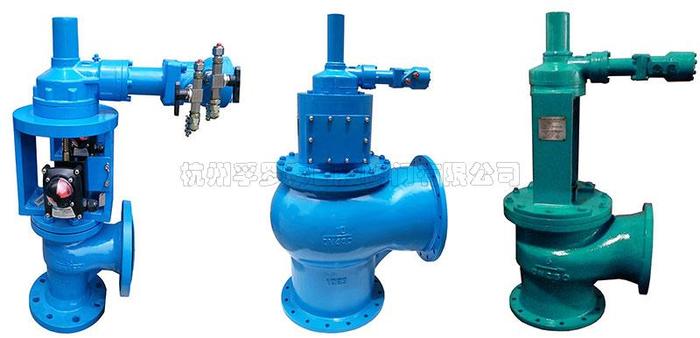

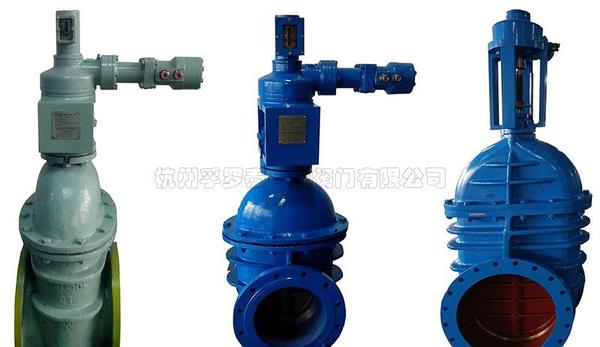

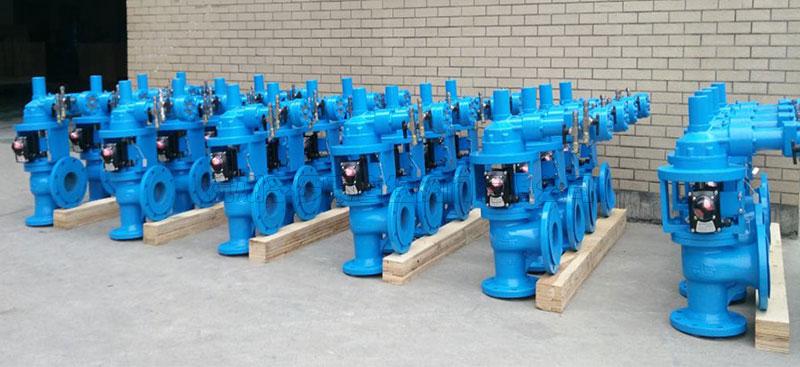

六、多回转液动执行器运用举例

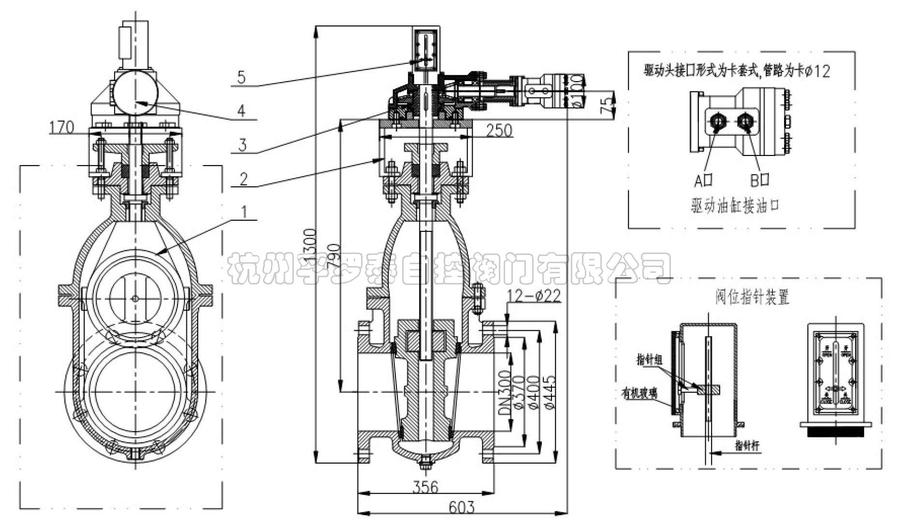

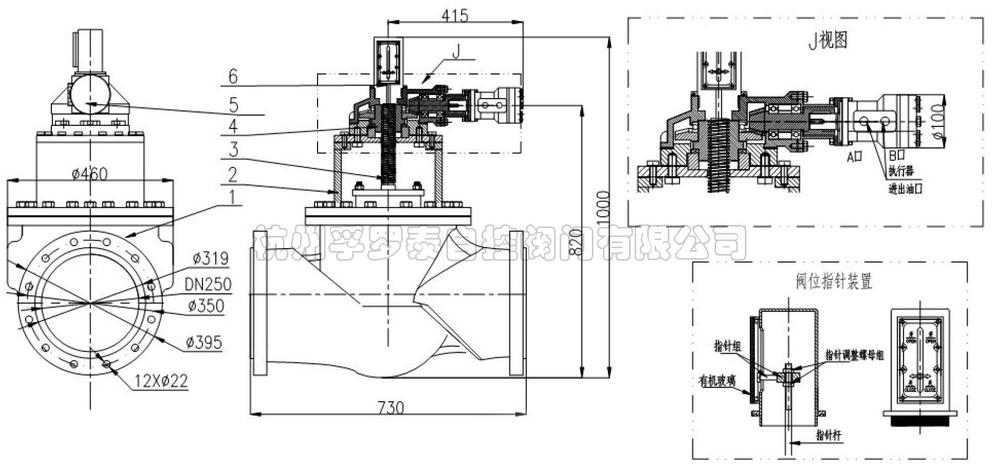

1DN250/PN10 多回转液动截止阀








2DN300/PN10 多回转液动闸阀








多回转液动执行器(SCREW DOWN)技术文件(点击下载)
