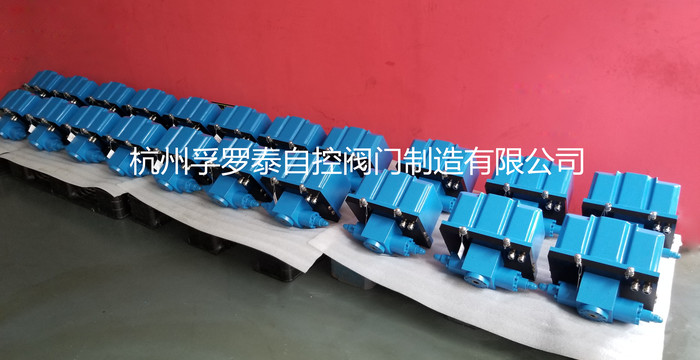

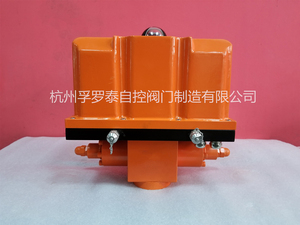

微型双作用电液联动执行器TL-D系列
产品详情


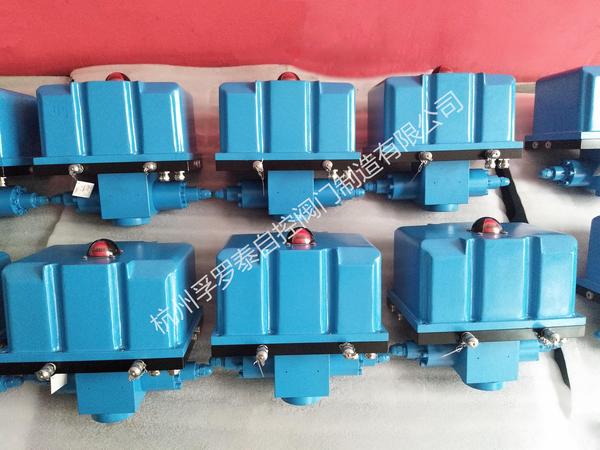

一、TL-D 微型液压动力单元技术参数


1、功能简介


本产品引进德国先进液压控制技术,为适应阀门电液联动控制而研发的微液压动力单元;微型动力单元分AC220V和DC24V两种动力电源可选择。双作用动力单元TL-D打开和关闭都是由油压驱动;单作用动力单元TL-S打开或者关闭由油压驱动,另一行程则由机械弹簧复位。智能型TJ可根据4~20mA控制信号任意调节阀门开启度。上述动力单元都可以实现防爆设计。

1) 防护等级:提供IP67   另:IP68可以特殊设计;

2) 环境温度:-20℃~+80

3) 电缆接口:密封盖螺纹M20*1.5

4) 工作压强:20~110Bar     最大压强:160Bar

5) 工作油液:32#液压油或者同质产品

6) 油箱容积:300~600cc

     7) 电器参数

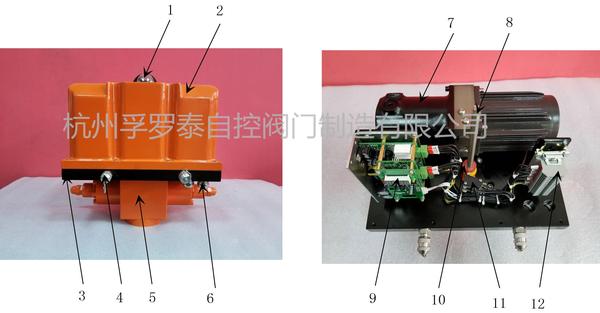

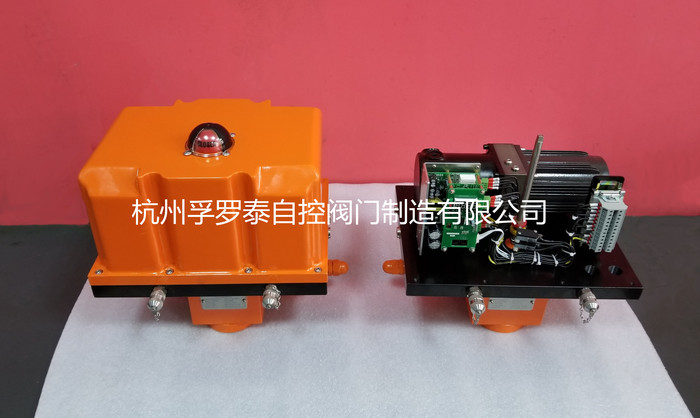

二、EDHA(F4)/TL-D微型电液联动执行器结构组成

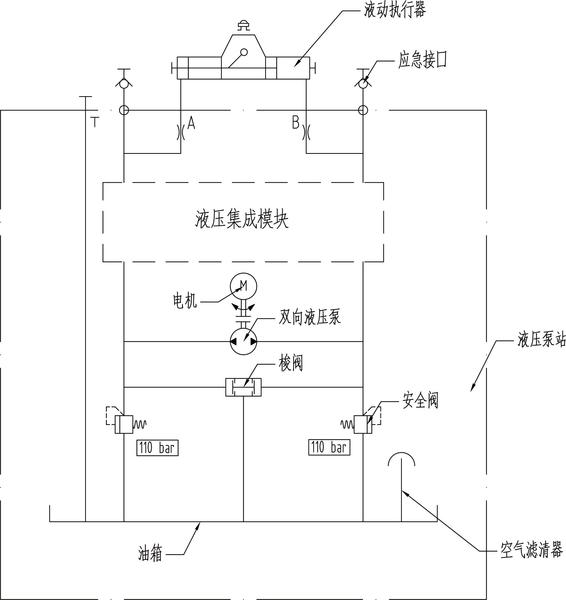

三、EDHA(F4)/TL-D微动力单元液压工作原理






TL-D 微型动力单元液压工作原理

开关阀门的控制信号来自于远程遥控信号或者执行器电控柜就地按钮。

1阀门打开:动力单元TL-D得到开阀信号,电机启动驱动液压泵给执行器“开阀”油口提供动力油,直到执行器完全打开;此时,执行器上限位开关发出信号切断电机电源并且发出“阀门OPEN”信号反馈给集成控制柜。

2阀门关闭:动力单元TL-D得到关阀信号,电机启动驱动液压泵给执行器“关阀”油口提供动力油,直到执行器完全关闭;此时,执行器上限位开关发出信号切断电机电源并且发出“阀门CLOSE”信号反馈给集成控制柜。

3阀门智能调节控制:在要求阀门开启度调节的工况,执行器加配讯号发生器及PLC,在420mA控制信号下,执行器0°~90°行程定位可调。

4三断状态阀位:当液压单元运行过程中出现“三断”情况(断电、断信号、断压力),则执行器保持原位。

5阀门卡死报警:当执行器得到开阀/关阀信号,阀门出现卡死而无法完全开启/关闭时,液压单元的电机会被电控柜中预设时长的时间继电器切断并同时发出阀门卡死报警。

6应急就地操作:执行器备有应急操作接口,在“三断”情况下,阀门执行器可以通过便携式应急手摇泵打开或者关闭阀门。






四、EDHAF4/TL-D系列电液联动执行器外形尺寸及技术参数

1、EDHAF4/TL-D系列电液联动执行器(角行程)

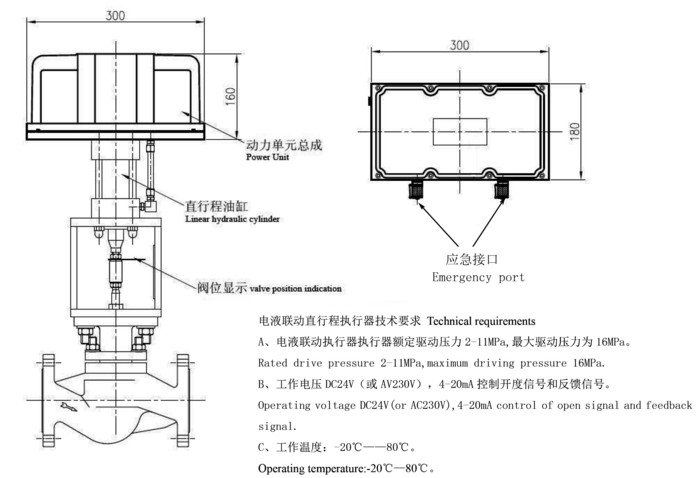

2、FYG/TL-D系列电液联动执行器 (直行程)










五、电器接线示意图

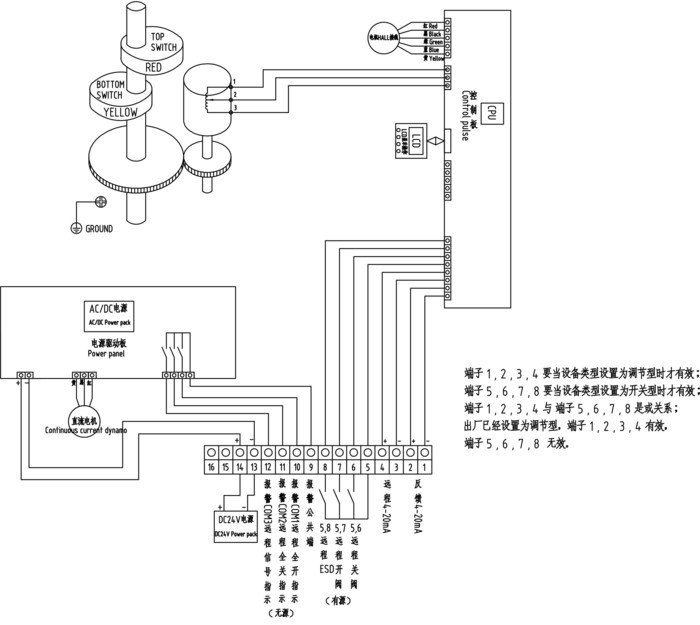

1、DC24V电机/调节型电器接线示意图

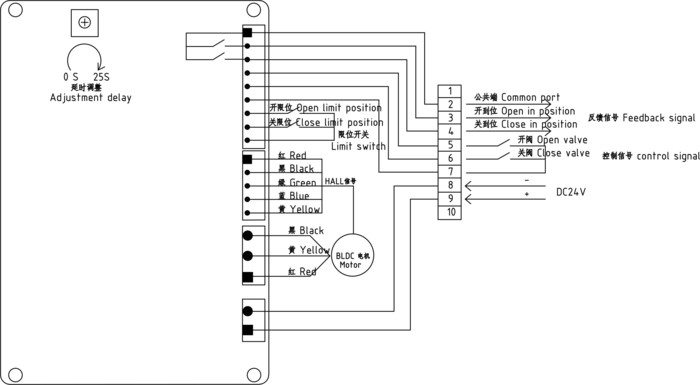

2、DC24V电机/开关型电器接线示意图

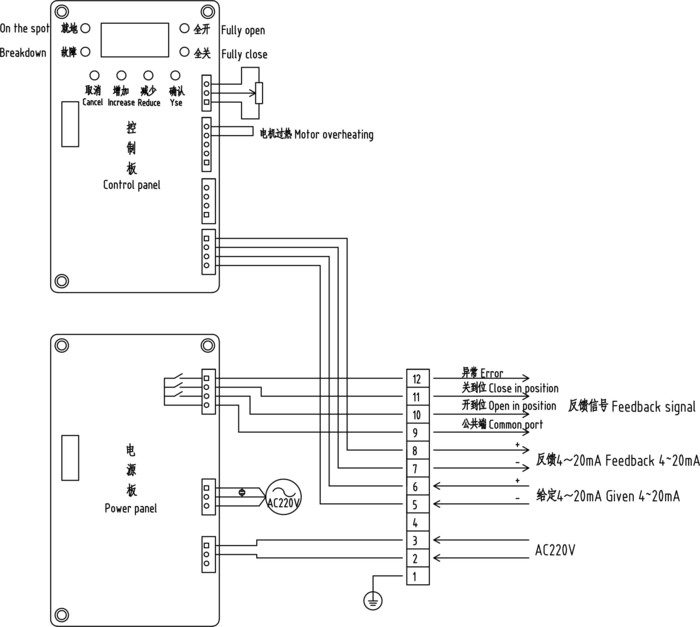

3、AC220V电机/调节型电器接线示意图









4、AC220V电机/开关型电器接线示意图













六、备注:

1本动力单元AC220V为S3工作制;DC24V为S1工作制。

2安装前必须保证油缸、油管、接头等液压元件清洁无任何杂质粘附。

3液压油粘度应为15~68CST,应清洁无杂质,推荐使用32#号液压油。

4、本液压动力单元适用于水平或垂直安装。

5首次启动运行系统后,应立即检查油箱中的油量是否充足。

6系统使用第一个100小时后,应更换液压油,以后每3000小时更换一次液压油。







微型双作用电液联动执行器TL-D系列技术资料(点击下载)
