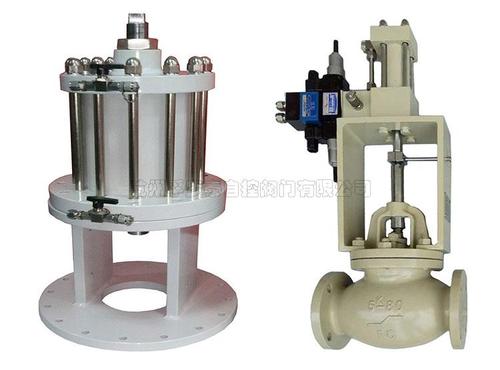

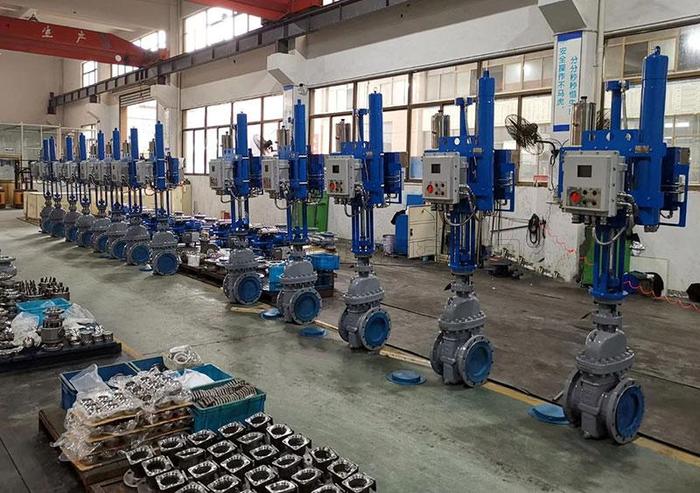

直行程单作用液动执行器
产品详情



一、单作用直行程液动执行器选型说明

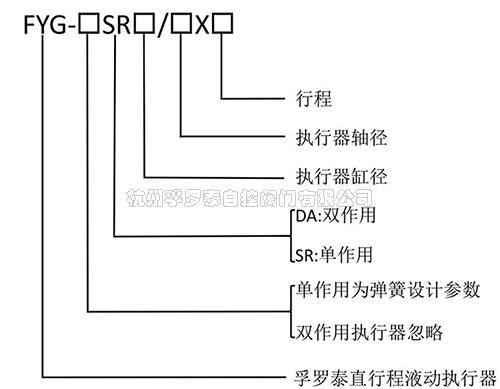

1、型号说明







2、根据打开&关闭阀门的输出力选择执行器大小

在正常操作工作条件下,单作用执行器考虑的安全系数为20%-30%。

示例:阀门需要关阀力=10KN,开阀行程100mm,关阀要求FC

安全推力=10×(1+30%)=13KN

油源压力=10MPa

对照单作用直行程执行器推力参数表,我们可以查到:

FYG-16R弹簧输出关阀力为:

阀板全关闭时:弹簧关阀推力F弹1=14.82KN

阀板全开启时:弹簧关阀推力F弹2=23.56KN

阀板全关闭时:油缸开阀拉力F油1=23.243KN

阀板全开启时:油缸开阀拉力F油2=14.503KN

所有输出力均我们的需求,由此选型:FYG-16SR80/30X110






二、直行程单作用液动执行器输出力参数及结构尺寸

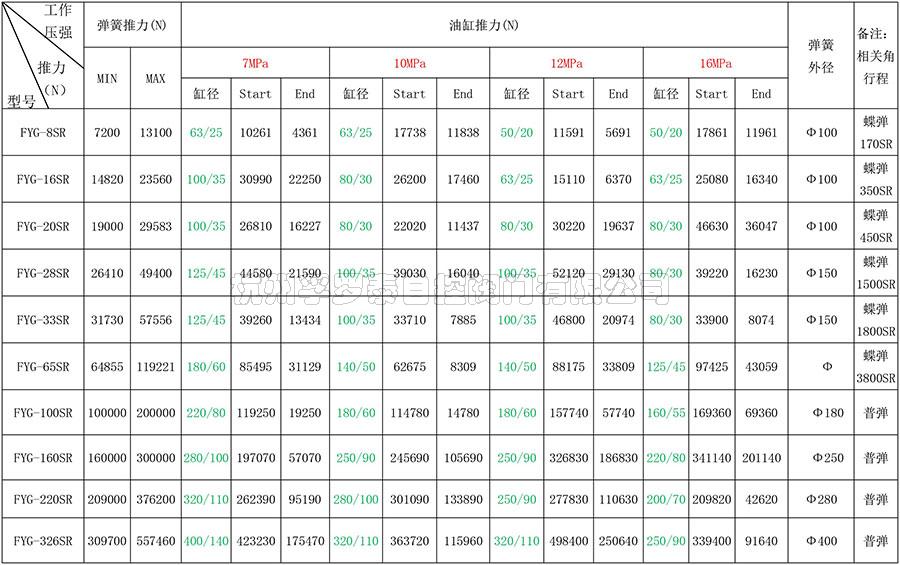

1FYG-SR输出力参数表

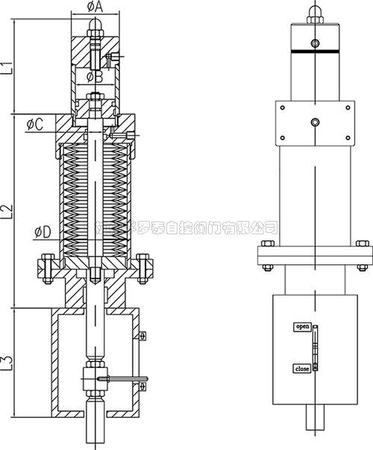

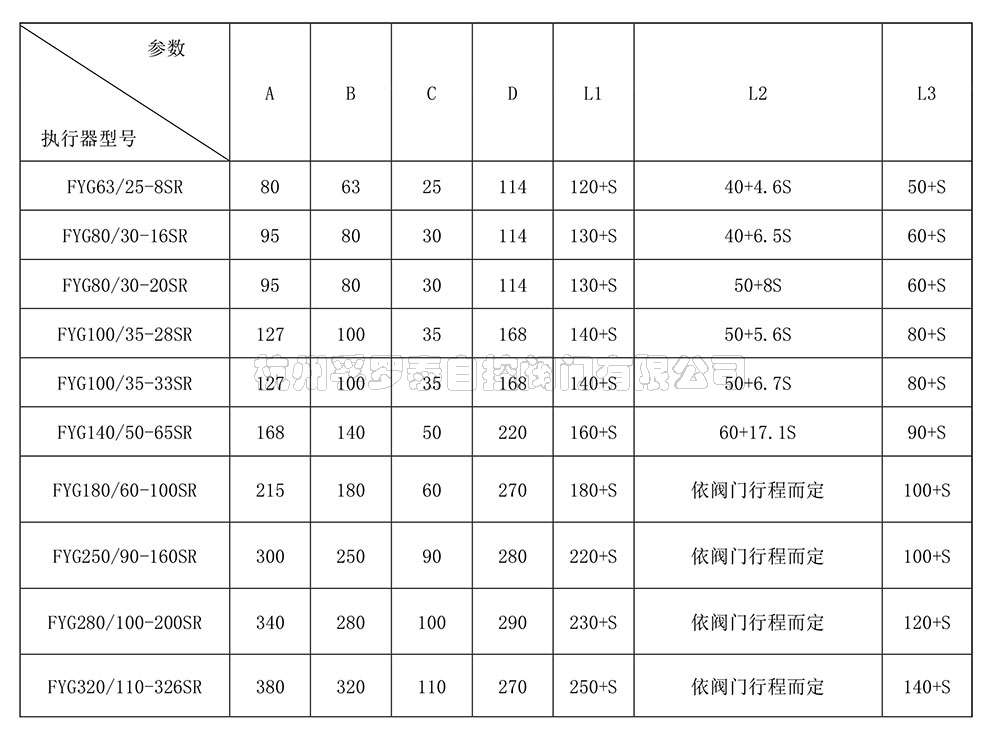

2、外形结构尺寸










     备注:“S”代表执行机构的工作行程




  直行程单作用液动执行器技术文件(点击下载)
